Despiece oficial SIMAQ

Repuestos SQRD L 51

344 partes de la Rodo Vibratorio Operador a bordo SQRD L51, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.

Partes
344
De desgaste
73
Manual
SQRDL51OM-2026-A
Pedir con el formularioManual completo (PDF)Ver el equipo

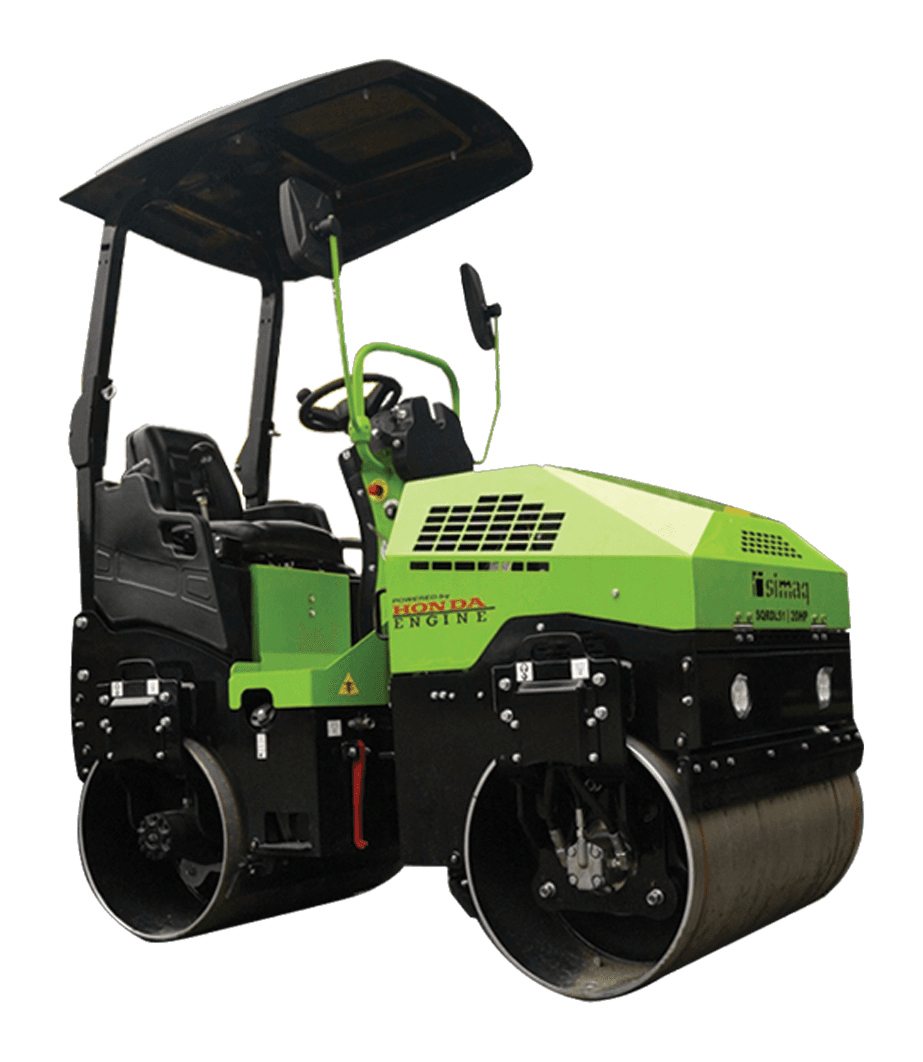

Rodo Vibratorio Operador a bordo SQRD L51

77 códigos de este despiece vienen marcados con ⚠ porque el manual oficial los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.

Repuestos SQRD L 51 con foto

Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.

Mantenimiento del motor

Honda GX630

Los consumibles del motor: lo que se cambia en cada servicio. La bujía va con su referencia de fabricante, no con el número de parte del motor, porque ese cambia según la variante.

Bujía
ZFR5F (NGK)
Huelgo de bujía
0,7–0,8 mm
Aceite del motor
SAE 10W-30, API SJ o superior
Capacidad de aceite
1,5 L · 1,7 L si se cambia el filtro
Huelgo de válvulas (frío)
Admisión 0,08 ± 0,02 mm · Escape 0,10 ± 0,02 mm
Catálogo de partes del motorManual del motor

Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

344 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1Perno M8×30—4Pedir
#2Conjunto de bisagra de acero inoxidable2Stainless steelPedir
#3Tuerca M8—4Pedir
#4Bastidor delantero—1Pedir
#5Módulo rectificador—1Pedir
#6Radiador—1Pedir
#7Capó—1Pedir
#8Bloque fijo superior—2Pedir
#9Manija tipo puente—2Pedir
#1OCódigo a confirmarPlaca protectora trasera—1Pedir
#11Manija de goma2RubberPedir
#12Bloque fijo inferior—2Pedir
#13Pasador—2Pedir
#14Filtro de aire—1Pedir
#15Medidor de nivel—1Pedir
#16Cubierta del orificio de limpieza—1Pedir
#1Placa de fijación del rascador—1Pedir
#2Rascador—1Pedir
#3Placa del rascador—1Pedir
#4Placa de montaje frontal derecha—1Pedir
#5Placa de montaje frontal izquierda—1Pedir
#6Resorte de extensión—2Pedir
#7Boquilla3SPT - 3Pedir
#8Abrazadera de tubo—4Pedir
#9Aspersor—1Pedir
#1O Conectores1SPT - 2Pedir
#11Perno—1Pedir
#12Tuercas—1Pedir
#13Rodamiento autolubricante—4Pedir
#14Bloque amortiguador—1Pedir
#15Eje del rascador—1Pedir
#16Tuercas—1Pedir
#17Bastidor delantero—1Pedir
#18Resorte a gas1135*3O*5o ONPedir
#19Conjunto de deflector—1Pedir
#2O Luz LED2LN - 5O12Pedir
#21Conjunto de manija—1Pedir
#22Pasador cilíndrico elástico—1Pedir
#23Tuerca hexagonal delgada2M2O*1.5Pedir
#24Asiento del pasador de tope—1Pedir
#25Pasador de tope—1Pedir
#26Placa de montaje inferior izquierda—1Pedir
#27Placa de montaje inferior derecha—1Pedir
#1Marco frontal—1Pedir
#2Conjunto de línea de reversa—1Pedir
#3Tuerca M8—1Pedir
#4Palanca de ajuste—1Pedir
#5Tuerca M8 rosca izquierda—1Pedir
#6Rótula terminal de rosca externa izquierda1SAL8T/KPedir
#7Brazo de la bomba de aceite—1Pedir
#8Conjunto de bomba de engranajes—1Pedir
#9Acoplamiento de engranajes de la bomba hidráulica1ZG35Pedir
#1OCódigo a confirmarAcoplamiento de nailon—1Pedir
#11Acoplamiento de engranajes del motor1NL66Pedir
#12Soporte del motor de la bomba hidráulica—1Pedir
#13Llave inglesa tipo B—1Pedir
#14Motor de gasolina1GX63OH - QAFHPedir
#15Protector frontal del silenciador—1Pedir
#16Silenciador1Stainless steelPedir
#17Protector del silenciador—1Pedir
#1Marco frontal—1Pedir
#2Filtro giratorio de retorno de aceite—1Pedir
#3Portafiltro—1Pedir
#4Soporte fijo—1Pedir
#5Conjunto de válvula de vibración—1Pedir
#6Conjunto de válvula del remolque—1Pedir
#7Conjunto de bomba de engranajes—1Pedir
#8Filtro de aire—1Pedir
#9Orificio de llenado de aceite—1Pedir
#1Conjunto del marco de soporte superior1—Pedir
#2Válvula electromagnética1—Pedir
#3Arandela plana Φ52—Pedir
#4Arandela elástica Φ52—Pedir
#5Perno de cabeza hexagonal interna M5×162—Pedir
#6Protector1—Pedir
#7Arandela plana Φ86—Pedir
#8Arandela elástica Φ86—Pedir
#9Perno hexagonal M8×206—Pedir
#1OCódigo a confirmarCubierta contra lluvia1—Pedir
#11Caja de instrumentos1—Pedir
#12Interruptor de iluminación1—Pedir
#13Conjunto de instrumentos1—Pedir
#14Placa de conexión de la cubierta contra lluvia2—Pedir
#15Tornillo de cabeza redonda cruzada M4×162—Pedir
#16Arandela plana Φ42—Pedir
#17Tuerca de seguridad M42—Pedir
#18Caja de fusibles de seis vías1—Pedir
#19Volante1—Pedir
#2OCódigo a confirmarColumna de dirección——Pedir
#21Perno de cabeza hexagonal interna M10×304—Pedir
#22Arandela elástica Φ104—Pedir
#23Arandela plana Φ104—Pedir
#24Caja de dirección hidráulica——Pedir
#25Conjunto de llave de acelerador——Pedir
#26Arandela plana Φ5——Pedir
#27Arandela elástica Φ5——Pedir
#28Perno exterior M5×35——Pedir
#29Interruptor de encendido——Pedir
#3OCódigo a confirmarBotón de emergencia——Pedir
#31Sensores de proximidad——Pedir
#32Manguito giratorio de la manija——Pedir
#33Perno de cabeza hexagonal interna M5×10——Pedir
#34Tuerca M10——Pedir
#35Placa de inversión——Pedir
#36Arandela plana Φ8×18——Pedir
#37Arandelas elásticas——Pedir
#38Pernos M8×30——Pedir
#39Barra transversal de reversa——Pedir
#4OCódigo a confirmarDeflector——Pedir
#41Conjunto de interruptor de neutro——Pedir
#42Placa de fijación media——Pedir
#43Manguito deslizante——Pedir
#44Resorte——Pedir
#45Conjunto fijo——Pedir
#46Eje de reversa——Pedir
#47Manguito de conexión de la manija——Pedir
#48Eje de conexión largo1—Pedir
#49Eje de conexión corto1—Pedir
#5OCódigo a confirmarConjunto de varilla de reversa1—Pedir
#51Conjunto de manija de reversa1—Pedir
#52Rodamiento1—Pedir
#53Perno hexagonal M8×351—Pedir
#54Conjunto de línea de reversa1—Pedir
#55Manguito de engranaje1—Pedir
#56Arandelas Belleville2—Pedir
#57Manguito de engranaje (repetido en la lista)1—Pedir
#58Pernos M10×551—Pedir
#59Soporte fijador de línea de reversa1—Pedir
#6OCódigo a confirmarPerno de cabeza hexagonal interna M6×352—Pedir
#61Arandela elástica Φ62—Pedir
#62Arandela plana Φ62—Pedir
#1Conjunto de bastidor trasero soldado—1Pedir
#2Bloque amortiguador de vibración del bastidor4XD15OO.7.4Pedir
#3Arandela plana Φ8—2Pedir
#4Arandela elástica Φ8—2Pedir
#5Perno hexagonal M8×20—2Pedir
#6Bomba microeléctrica de diafragma—1Pedir
#7Arandela plana Φ5×16—4Pedir
#8Arandela elástica Φ5—4Pedir
#9Perno de cabeza hexagonal interna M5×30—4Pedir
#1OCódigo a confirmarConector de bomba de agua1Spray pump withPedir
#11Conector de bomba de agua (repetido en la lista)—1Pedir
#12Conjunto de marco de conexión—1Pedir
#13Arandela plana Φ10×23.5—2Pedir
#14Arandela elástica Φ10—2Pedir
#15Perno hexagonal M10×25—2Pedir
Sensor de nivel de aceite tipo “boss joint” (succión—1Pedir
#17Cubierta de sellado——Pedir
#18Tapón de tanque de combustible con llave——Pedir
#19Tanque de combustible——Pedir
#2OCódigo a confirmarPlaca antirrotación——Pedir
#1Conectores1—Pedir
#2Tapón de drenaje del tanque de agua1—Pedir
#3Anillo O (O - Ring)1—Pedir
#4Conjunto de filtro de agua1—Pedir
#5Tapón roscado1—Pedir
#6Tanque de agua1—Pedir
#7Tapón del radiador1—Pedir
#8Filtro de agua1—Pedir
#1Arandela plana Φ6—6Pedir
#2Perno exterior M6×16—6Pedir
#3Cubierta de sellado—1Pedir
#4Perno de cabeza hexagonal interna M12×10—4Pedir
#5Arandela plana—4Pedir
#6Motor de accionamiento—1Pedir
#7Asiento de soporte del motor de accionamiento—1Pedir
#8Placa de fijación del freno—1Pedir
#9Perno hexagonal M10×50—4Pedir
#1OCódigo a confirmarArandela plana Φ10—4Pedir
#11Disco de freno—1Pedir
#12Cubierta amortiguadora—4Pedir
#13Tuerca M16—4Pedir
#14Arandela plana—4Pedir
#15Disco de accionamiento del motor—1Pedir
#16Manguito de transmisión—1Pedir
#17Bloque amortiguador de vibración—4Pedir
#18Cubierta del eje—1Pedir
#19Perno hexagonal M10×30 (grado 10.9)—6Pedir
#2OCódigo a confirmarArandela plana—6Pedir
#21Tapa del extremo del rodamiento—1Pedir
#22Tuerca del motor1Motor withPedir
#23Arandela plana—6Pedir
#24Perno hexagonal M10×25 (grado 10.9)—6Pedir
#25Resorte—1Pedir
#26Retén antipolvo HW13—1 45*51.8*5 XPU+NBRPedir
#27Pasador—1Pedir
#28Manguito del bloque—1Pedir
#29Carcasa del freno—1Pedir
#3OCódigo a confirmarArandela elástica Φ10—4Pedir
#31Perno de cabeza hexagonal interna M10×30—4Pedir
#32Rodamiento 61909—1Pedir
#33Anillos de retención para orificios (circlips)—1Pedir
#34Anillos de retención para orificios (circlips)—1Pedir
#35Rodamiento 6005—1Pedir
#36Anillo O (O - Ring)—1Pedir
#37Rodillo—1Pedir
#38Rodeamientos—1Pedir
#39Conjunto del eje de vibración—1Pedir
#4OCódigo a confirmarChaveta—1Pedir
#41Acoplamiento del eje de vibración—1Pedir
#42Manguito de nailon—1Pedir
#43Rodamientos—1Pedir
#44Retén de aceite tipo esqueleto—1Pedir
#45Asiento fijo del rodamiento—1 no usedPedir
#47Perno hexagonal M10×30 (grado 10.9)—6Pedir
#48Asiento del rodamiento de accionamiento——Pedir
#49Disco de accionamiento——Pedir
#5OCódigo a confirmarSoporte del motor de vibración——Pedir
#51Perno hexagonal M10×30 (grado 10.9)——Pedir
#52Bloque amortiguador de vibración——Pedir
#53Soporte de vibración——Pedir
#54Acoplamiento del motor——Pedir
#55Motor de engranajes——Pedir
#56Tuerca M16——Pedir
#57Arandela plana M16——Pedir
#58Arandela plana M16——Pedir
#59Tuerca M16——Pedir
#1Código a confirmarPerno de cabeza hexagonal interna M12×75 (grado 10.9)—4Pedir
#2Código a confirmarArandela elástica Φ12—4Pedir
#3Código a confirmarMotor de accionamiento—1Pedir
#4Código a confirmarAsiento de soporte del motor de accionamiento—1Pedir
#5Código a confirmarTuerca M16—4Pedir
#6Código a confirmarArrandela plana—4Pedir
#7Código a confirmarDisco de accionamiento del motor—1Pedir
#8Código a confirmarManguito de transmisión—1Pedir
#9Código a confirmarBloque amortiguador de vibración—4Pedir
#1OCódigo a confirmarCubierta del eje1OutsourcingPedir
#11Código a confirmarPerno hexagonal M10×20—6Pedir
#12Código a confirmarArrandela plana—6Pedir
#13Código a confirmarAro embellecedor—1Pedir
#14Código a confirmarTuerca del motor1Motor withPedir
#15Código a confirmarArrandela plana—6Pedir
#16Código a confirmarPerno hexagonal M10×20—6Pedir
#17Código a confirmarRodillo—1Pedir
#18Código a confirmarAsiento fijo del rodamiento1Vintage piecesPedir
#19Código a confirmarArandela plana6212O53OPedir
#2OCódigo a confirmarPerno hexagonal M10×306212O542Pedir
#21Código a confirmarAsiento del rodamiento de accionamiento1212O534Pedir
#22Código a confirmarDisco de accionamiento1212O533APedir
#23Código a confirmarSoporte del motor de vibración1212O531Pedir
#24Código a confirmarPerno hexagonal M10×30——Pedir
#25Código a confirmarBloque amortiguador de vibración——Pedir
#26Código a confirmarAsiento de soporte del motor de accionamiento——Pedir
#27Código a confirmarTuerca de seguridad M16——Pedir
#28Código a confirmarArandela plana——Pedir
#29Código a confirmarArandela plana——Pedir
#3OCódigo a confirmarTuerca de seguridad M16 (repetida)——Pedir
#1Código a confirmarConjunto de bastidor trasero soldado—1Pedir
#2Código a confirmarPlaca de montaje inferior derecha—1Pedir
#3Código a confirmarPlaca de montaje inferior izquierda—1Pedir
#4Código a confirmarTuerca hexagonal delgada—2Pedir
#5Código a confirmarPasador de tope—1Pedir
#6Código a confirmarResorte de retorno—1Pedir
#7Código a confirmarAsiento del pasador de tope—1Pedir
#8Código a confirmarConjunto de manija—1Pedir
#9Código a confirmarPasador cilíndrico elástico—1Pedir
#1OCódigo a confirmarPlaca de fijación del rascador—1Pedir
#11Código a confirmarRascador—1Pedir
#12Código a confirmarPlaca del rascador—1Pedir
#13Código a confirmarPlaca de montaje frontal derecha—1Pedir
#14Código a confirmarPlaca de montaje frontal izquierda—1Pedir
#15Código a confirmarBloque amortiguador—2Pedir
#16Código a confirmarConjunto de marco antidumping—1Pedir
#17Código a confirmarConjunto de marco antidumping (repetido)—1Pedir
#18Código a confirmarArandela plana Φ16—1Pedir
#19Código a confirmarArandela elástica Φ16—1Pedir
#2OCódigo a confirmarPerno hexagonal M16×40—1Pedir
#21Código a confirmarPerno con ojo (eyebolt)—2 M12Pedir
#22Código a confirmarConjunto superior del marco antidumping—1Pedir
#23Código a confirmarTuerca de seguridad M12—1Pedir
#24Código a confirmarArandela plana Φ12—1Pedir
#25Código a confirmarCubierta amortiguadora—2Pedir
#26Código a confirmarArandela plana Φ12 (repetida)—1Pedir
#27Código a confirmarPerno hexagonal M12×90—1Pedir
#28Código a confirmarTanque de agua plástico—1Pedir
#29Código a confirmarAsientos—1 SC1 (with switch)Pedir
#3OCódigo a confirmarPerno hexagonal M10×55—1Pedir
#31Arandela elástica Φ10—1Pedir
#32Arandela plana Φ10—1Pedir
#33Conjunto del marco de soporte superior—1Pedir
#34Perno—1Pedir
#35Arandela elástica Φ8—1Pedir
#36Arandela plana Φ8—1Pedir
#37Bloque amortiguador de vibración del bastidor4XD15OO. 7.4Pedir
#38Placa de transición—1Pedir
#39Placa de fijación del tanque de agua—1Pedir
#4OCódigo a confirmarArandela plana Φ10×23.5—1Pedir
#41Arandela elástica Φ10—1Pedir
#42Perno M10×25—1Pedir
#43Arandelas elásticas—1Pedir
#44Perno—1Pedir
#1Ensamble de manguera (tubo de goma)—1Pedir
#2Ensamble de manguera (tubo de goma)—1Pedir
#3Ensamble de manguera (tubo de goma)—1Pedir
#4Ensamble de manguera (tubo de goma)—1Pedir
#5Ensamble de manguera (tubo de goma)—1Pedir
#6Ensamble de manguera (tubo de goma)—1Pedir
#7Conector—5Pedir
#8Conector—1Pedir
#9Conector—2Pedir
#10Ensamble de manguera (tubo de goma)—1Pedir
#11Conector—1Pedir
#12Conector—1Pedir
#13Conector—1Pedir
#14Ensamble de manguera (tubo de goma)—1Pedir
#15Conector—1Pedir
#16Conector—1Pedir
#17Conjunto de bomba hidráulica—1Pedir
#18Filtro de retorno de aceite—1Pedir
#1Conector—4Pedir
#2Malla—4Pedir
#3Casquillo de corte—4Pedir
#4Ensamble de manguera (tubo de goma)—1Pedir
#5Ensamble de manguera (tubo de goma)—1Pedir
#6Ensamble de manguera (tubo de goma)—1Pedir
#7Ensamble de manguera (tubo de goma)—1Pedir
#8Ensamble de manguera (tubo de goma)—1Pedir
#9Conector—4Pedir
#10Motor de accionamiento—2Pedir
#1Conector—3Pedir
#2Conector—1Pedir
#3Conector—2Pedir
#4Ensamble de manguera (tubo de goma)—1Pedir
#5Ensamble de manguera (tubo de goma)—2Pedir
#6Ensamble de manguera (tubo de goma)—1Pedir
#7Ensamble de manguera (tubo de goma)—1Pedir
#8Conector—1Pedir
#9Conjunto de válvula del vibrador—1Pedir
Motor de engranajes—1Pedir
Conector—3Pedir
Ensamble de manguera (tubo de goma)—1Pedir
Ensamble de manguera (tubo de goma)—1Pedir
Ensamble de manguera (tubo de goma)—1Pedir
#1Accesorios hidráulicos—2Pedir
#2Caja de dirección—1Pedir
#3Accesorios hidráulicos—2Pedir
#4Ensamble de manguera——Pedir
#5Ensamble de manguera——Pedir
#6Ensamble de manguera—1Pedir
#7Ensamble de manguera—1Pedir
#8Accesorios hidráulicos—2Pedir
#9Cilindro de dirección—1Pedir
#1OCódigo a confirmarEnsamble de manguera—1Pedir
#11Radiador—1Pedir

Despieces de la misma familia

Categoría: Compactación · Todos los despieces

WhatsAppCotizar
