Despiece oficial de fábrica
Repuestos SQ15 PRO

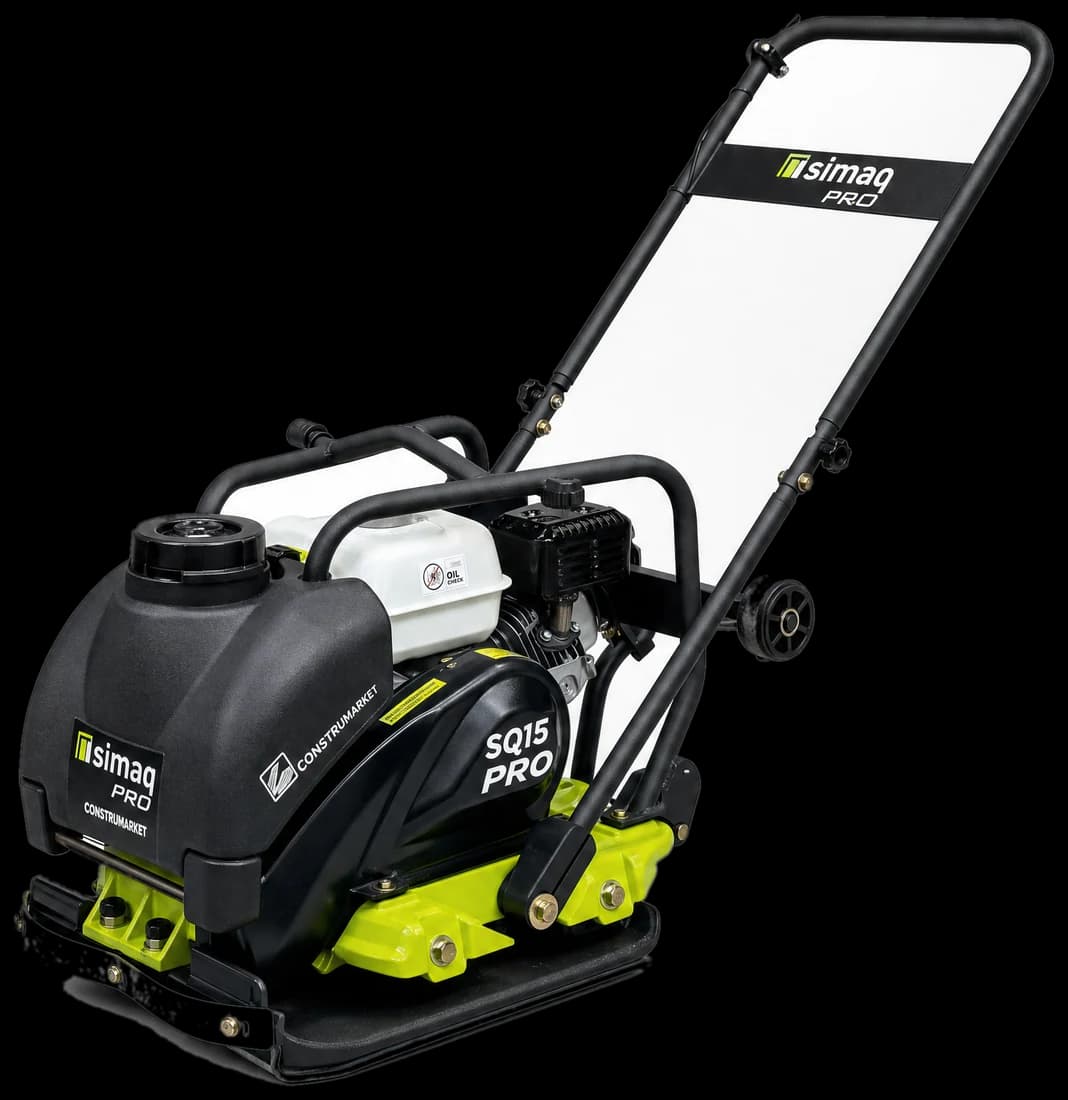

100 partes de la Plancha vibratoria SQ15 PRO, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 100
- De desgaste
- 10
- Manual
- SQ15PROOM-2026-A
Mantenimiento del motor
Honda GX160
Los consumibles del motor: lo que se cambia en cada servicio. La bujía va con su referencia de fabricante, no con el número de parte del motor, porque ese cambia según la variante.
- Bujía
- BPR6ES (NGK) · W20EPR-U (DENSO)
- Huelgo de bujía
- 0,7–0,8 mm
- Aceite del motor
- SAE 10W-30, API SJ o superior
- Capacidad de aceite
- 0,58 L
- Huelgo de válvulas (frío)
- Admisión 0,15 ± 0,02 mm · Escape 0,20 ± 0,02 mm
Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
100 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| #1 | Placa vibratoria | 1 | — | Pedir |
| #2 | Conjunto del vibrador | 1 | — | Pedir |
| #3 | Amortiguador para placa vibratoria | 4 | — | Pedir |
| #4 | Tuerca M10 | 4 | — | Pedir |
| #5 | Arandela elástica Ø10 | 4 | — | Pedir |
| #6 | Arandela plana Ø10 | 4 | — | Pedir |
| #7 | Arandela plana Ø16 | 4 | — | Pedir |
| #8 | Arandela elástica Ø16 | 4 | — | Pedir |
| #9 | Perno hexagonal M16×55 | 4 | — | Pedir |
| #10 | Placa para montaje del motor | 1 | — | Pedir |
| #11 | Perno hexagonal M10×30 | 4 | — | Pedir |
| #12 | Arandela elástica Ø10 | 4 | — | Pedir |
| #13 | Arandela plana Ø10 | 4 | — | Pedir |
| #14 | Motor | 1 | — | Pedir |
| #15 | Perno hexagonal M8×60 | 4 | — | Pedir |
| #16 | Arandela plana grande Ø8 | 4 | — | Pedir |
| #17 | Contratuerca M8 | 4 | — | Pedir |
| #18 | Cubierta de la correa | 1 | — | Pedir |
| #19 | Arandela plana Ø8 | 3 | — | Pedir |
| #20 | Arandela elástica Ø8 | 3 | — | Pedir |
| #21 | Tornillo de cabeza hueca M8×35 | 3 | — | Pedir |
| #22 | Perno hexagonal M8×30 | 1 | — | Pedir |
| Arandela plana grande Ø8, arandela elástica grande Ø8 | 1 | — | Pedir | |
| #24 | Conjunto del embrague | 1 | — | Pedir |
| #25 | Buje | 2 | — | Pedir |
| #26 | Faja | 1 | — | Pedir |
| #27 | Placa a prueba de polvo | 1 | — | Pedir |
| #28 | Tornillo de cabeza hueca M8×25 | 1 | — | Pedir |
| #29 | Tornillo de cabeza hueca M8×25 | 1 | — | Pedir |
| #30 | Arandela elástica Ø8 | 2 | — | Pedir |
| #31 | Arandela plana Ø8 | 2 | — | Pedir |
| #32 | Marco protector | 1 | — | Pedir |
| #33 | Tornillo de cabeza hueca M8×25 | 4 | — | Pedir |
| #34 | Arandela plana Ø8, arandela elástica Ø8 | 4 | — | Pedir |
| #35 | Arandela plana Ø10 | 4 | — | Pedir |
| #36 | Goma | 2 | — | Pedir |
| #37 | Eje Ø10 | 4 | — | Pedir |
| #38 | Perno M6×40 | 2 | — | Pedir |
| #39 | Arandela con 2 orificios Ø6 | 2 | — | Pedir |
| #40 | Abrazadera de rueda de carrito | 1 | — | Pedir |
| #41 | Tuerca M6 | 2 | — | Pedir |
| #42 | Perno M12×60 | 2 | — | Pedir |
| #43 | Arandela grande Ø12 | 2 | — | Pedir |
| #44 | Acoplador de goma para el manillar | 2 | — | Pedir |
| #45 | Forro del manillar | 2 | — | Pedir |
| #46 | Amortiguador para el manillar | 2 | — | Pedir |
| Conjunto de manillar recto | 1 | — | Pedir | |
| #47 | Conjunto de manillar plegable | 1 | — | Pedir |
| #47-1 | Mitad superior del manillar | 1 | — | Pedir |
| #47-2 | Tuerca M10 | 2 | — | Pedir |
| #47-3 | Perno hexagonal M10×40 | 2 | — | Pedir |
| #47-4 | Arandela Ø10 | 4 | — | Pedir |
| #47-5 | Contratuerca M10 | 2 | — | Pedir |
| #47-6 | Mitad inferior del manillar | 1 | — | Pedir |
| #48 | Palanca del acelerador | 1 | — | Pedir |
| #48-1 | Perno M6×30 | 2 | — | Pedir |
| #48-2 | Arandela plana Ø6 | 4 | — | Pedir |
| #48-3 | Arandela elástica Ø6 | 2 | — | Pedir |
| #48-4 | Contratuerca M6 | 2 | — | Pedir |
| #49 | Cable del acelerador | 1 | — | Pedir |
| #50 | Conjunto de rueda de transporte | 1 | — | Pedir |
| #51 | Perno M10×35 | 2 | — | Pedir |
| #52 | Eje Ø17 | 2 | — | Pedir |
| #53 | Soporte de rueda | 1 | — | Pedir |
| #54 | Rueda | 2 | — | Pedir |
| #55 | Chaveta plana | 1 | — | Pedir |
| #56 | Barra de fijación | 1 | — | Pedir |
| #57 | Arandela plana Ø8 | 3 | — | Pedir |
| #58 | Arandela elástica Ø8 | 3 | — | Pedir |
| #59 | Perno hexagonal M8 | 3 | — | Pedir |
| #60 | Alfombra de goma | 1 | — | Pedir |
| #61 | Tanque de agua | 1 | — | Pedir |
| #62 | Válvula de agua | 1 | — | Pedir |
| #63 | Tubería de agua | 1 | — | Pedir |
| #64 | Bloque de goma del tanque de agua - 1 | 1 | — | Pedir |
| #65 | Bloque de goma del tanque de agua - 2 | 1 | — | Pedir |
| #66 | Tornillo de cabeza hueca M8×20 | 2 | — | Pedir |
| #67 | Arandela plana Ø8 | 2 | — | Pedir |
| #68 | Tapón del tanque de agua | 1 | — | Pedir |
| #69 | Tornillo de cabeza hueca M8×25 | 1 | — | Pedir |
| #70 | Arandela plana grande Ø8 | 2 | — | Pedir |
| #71 | Contratuerca M8 | 1 | — | Pedir |
| #1 | Cojín de papel | 2 | — | Pedir |
| #2 | Cubierta de carcasa para polea | 1 | — | Pedir |
| #3 | Arandela plana M8 | 8 | — | Pedir |
| #4 | Perno M8×25 | 8 | — | Pedir |
| #5 | Sellado de cubierta, vibrador | 1 | — | Pedir |
| #6 | Eje rotativo excéntrico | 1 | — | Pedir |
| #7 | Chaveta plana 8×7×16 | 1 | — | Pedir |
| #8 | Polea conducida | 1 | — | Pedir |
| #9 | Arandela plana Ø10 | 1 | — | Pedir |
| #10 | Arandela elástica Ø10 | 1 | — | Pedir |
| #11 | Tornillo de ventilación de aire M10×25 | 1 | — | Pedir |
| #12 | Retén de aceite | 1 | — | Pedir |
| #13 | Cubierta de la carcasa | 1 | — | Pedir |
| #14 | Rodamiento 6309 | 2 | — | Pedir |
| #15 | Carcasa del vibrador | 1 | — | Pedir |
| #16 | Perno para tapón de aceite M12×1.25 | 1 | — | Pedir |
| #17 | Arandela de aluminio Ø12 | 1 | — | Pedir |
| #18 | Arandela elástica Ø8 | 7 | — | Pedir |
