Despiece oficial de fábrica
Repuestos SQRDWB L34

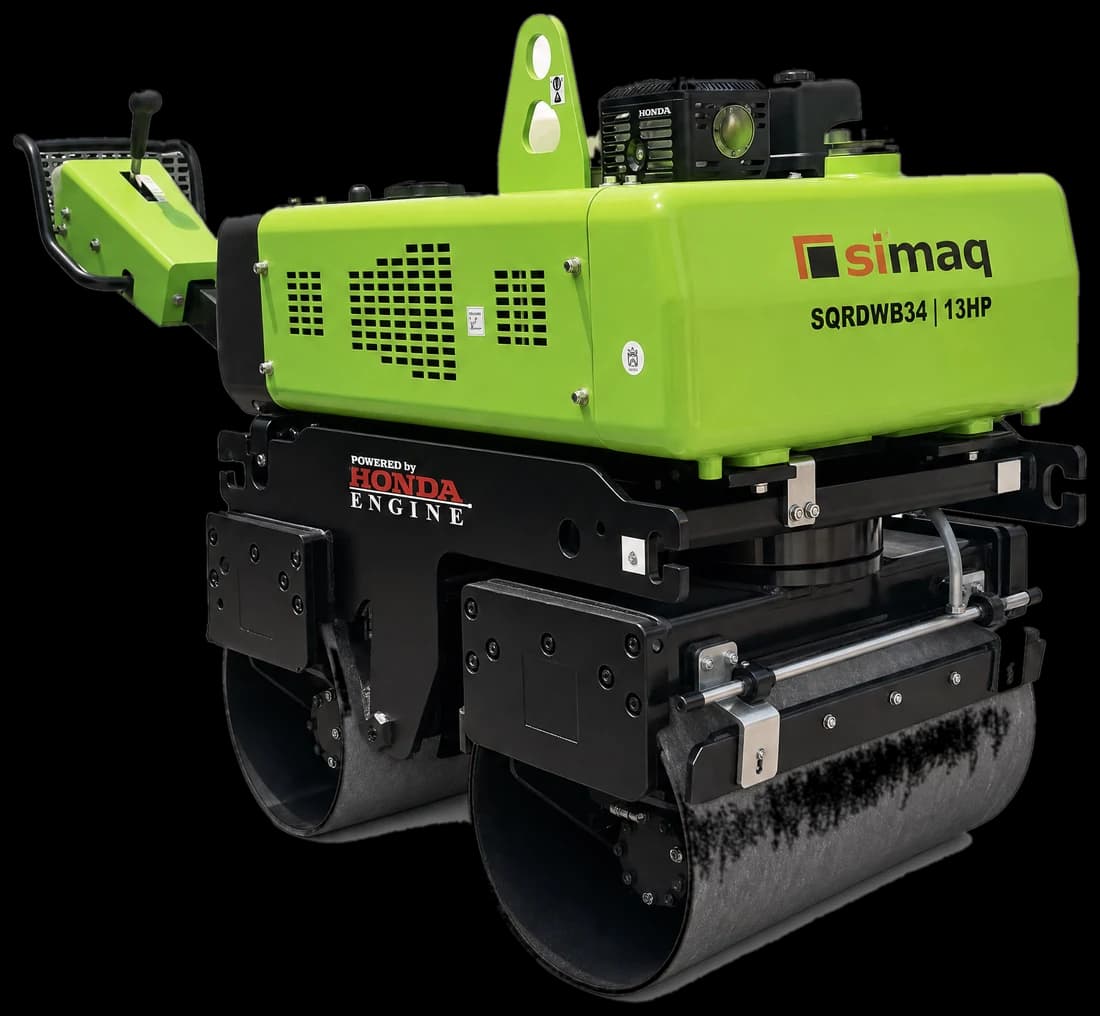

87 partes de la Compactador doble tambor con operador a pie SQRDWB L34, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 87
- De desgaste
- 26
- Manual
- SQRDWB34OM-2026-A
1 código de este despiece viene marcado con ⚠ porque el manual de fábrica los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.
Mantenimiento del motor
Honda GX390
Los consumibles del motor: lo que se cambia en cada servicio. La bujía va con su referencia de fabricante, no con el número de parte del motor, porque ese cambia según la variante.
- Bujía
- BPR6ES (NGK) · W20EPR-U (DENSO)
- Huelgo de bujía
- 0,7–0,8 mm
- Aceite del motor
- SAE 10W-30, API SJ o superior
- Capacidad de aceite
- 1,1 L
- Tanque de combustible
- 6,1 L
- Huelgo de válvulas (frío)
- Admisión 0,15 ± 0,02 mm · Escape 0,20 ± 0,02 mm
- Aceite hidráulico
- VG46 antidesgaste
Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
87 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| #1 | Soporte delantero izquierdo | 1 | Made parts | Pedir |
| #2 | Arandela elástica tipo circlip | 1 | — | Pedir |
| #3 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #4 | Tambor delantero | 1 | Made parts | Pedir |
| #5 | Retén de aceite tipo carcasa | 1 | — | Pedir |
| #6 | Tapa de extremo | 1 | Made parts | Pedir |
| #7 | Engrane grande | 1 | Made parts | Pedir |
| #8 | Soporte delantero derecho | 1 | Made parts | Pedir |
| #9 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #1OCódigo a confirmar | Arandela elástica tipo circlip | 1 | — | Pedir |
| #11 | Tapa de extremo | 1 | Made parts | Pedir |
| #12 | Arandela plana galvanizada | 1 | — | Pedir |
| #13 | Arandela elástica tipo circlip | 1 | — | Pedir |
| #14 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #15 | Engrane pequeño | 1 | Made parts | Pedir |
| #16 | Motor de accionamiento | 1 | — | Pedir |
| #1 | Placa de fijación para escariador | 1 | Propia/Self –made parts | Pedir |
| #2 | Conjunto de tubería de agua | 1 | Propia/Self –made parts | Pedir |
| #3 | Abrazadera de tubo | 2 | — | Pedir |
| #4 | Placa de fijación | 1 | Propia/Self –made parts | Pedir |
| #5 | Escariador | 1 | Propia/Self –made parts | Pedir |
| #6 | Placa de bloqueo | 1 | Propia/Self –made parts | Pedir |
| #7 | Placa de fijación para escariador | 1 | Propia/Self –made parts | Pedir |
| #1 | Cubierta lateral derecha | 1 | Opia/Self –made parts | Pedir |
| #2 | Cubierta superior | 1 | Opia/Self –made parts | Pedir |
| #3 | Tanque de aceite hidráulico | 1 | Propia/Self –made parts | Pedir |
| #4 | Filtro de aire | 1 | — | Pedir |
| #5 | Indicador de nivel de aceite hidráulico | 1 | — | Pedir |
| #6 | Bloque de válvula de dirección | 1 | — | Pedir |
| #7 | Cubierta lateral izquierda | 1 | Parts | Pedir |
| #8 | Cubierta | 1 | Opia/Self –made parts | Pedir |
| #9 | Base de transmisión | 1 | Opia/Self –made parts | Pedir |
| #1 | O Conjunto de palanca de operación | 1 | Opia/Self –made parts | Pedir |
| #11 | Base del motor | 1 | Opia/Self –made parts | Pedir |
| #12 | Motor de arranque eléctrico | 1 | Opia | Pedir |
| #13 | Banda tipo V | 1 | Opia/SPZ67O | Pedir |
| #14 | Polea de la bomba de dirección | 1 | Opia/Self –made parts | Pedir |
| #15 | Arandela elástica tipo circlip | 1 | Opia/25 | Pedir |
| #16 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #17 | Arandela elástica tipo circlip | 1 | — | Pedir |
| #18 | Soporte de bomba de engranes | 1 | Opia/Self –made parts | Pedir |
| #19 | Bomba de engranes | 1 | — | Pedir |
| #2 | O Polea del motor | 1 | — | Pedir |
| #21 | Acoplamiento del motor | 1 | — | Pedir |
| #22 | Acoplamiento de engranes | 1 | Opia/Self –made parts | Pedir |
| #23 | Acoplamiento de la bomba | 1 | E parts | Pedir |
| #24 | Marco de izaje | 1 | Opia/Self –made parts | Pedir |
| #25 | Placa de izaje | 1 | Ción propia/Self –made parts | Pedir |
| #26 | Soporte de la bomba | 1 | Ción propia/Self –made parts | Pedir |
| #27 | Placa de fijación para cable de control | 1 | Ción propia/Self –made parts | Pedir |
| #28 | Bomba de émbolo (plunger pump) | 1 | Ción propia/KPL –1OCR | Pedir |
| #29 | Placa de fijación para rodillo tensor | 1 | Ción propia/Self –made parts | Pedir |
| #3 | O Rodillo tensor | 1 | Ción propia/Self –made parts | Pedir |
| #31 | Eje del rodillo tensor | 1 | Ción propia/Self –made parts | Pedir |
| #32 | Rodamiento de bolas de ranura profunda | 1 | 2RS | Pedir |
| #33 | Arandela plana | 1 | Ción propia/88.5*828*64 | Pedir |
| #34 | Polea | 1 | Ción propia/Self –made parts | Pedir |
| #35 | Rodamiento de bolas de ranura profunda | 1 | Ción propia/63O5 | Pedir |
| #37 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #38 | Banda tipo V | 1 | Ción propia/A27 | Pedir |
| #39 | Chaveta plana | 1 | — | Pedir |
| #4 | O Eje del embrague | 1 | Ción propia/Self –made parts | Pedir |
| #41 | Chaveta plana | 1 | — | Pedir |
| #42 | Arandela elástica tipo circlip | 1 | — | Pedir |
| #43 | Embrague electromagnético | 1 | De parts | Pedir |
| #44 | Cubierta del embrague | 1 | Ción propia/Self –made parts | Pedir |
| #45 | Rodamiento de bolas de ranura profunda | 2 | ZZ | Pedir |
| #46 | Polea del eje vibratorio | 1 | Rts | Pedir |
| #47 | Arandela plana | 1 | Ción propia/88.5*828*64 | Pedir |
| #48 | Tanque de agua plástico | — | Made parts | Pedir |
| #49 | Placa de presión para el tanque de agua | 6004 | Made parts | Pedir |
| #1 | Bastidor | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #2 | Placa de montaje | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #3 | Amortiguador de goma | 4 | Piezas de fabricación propia/Self –made parts | Pedir |
| #4 | Polea de vibración | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #5 | Rodamiento de rodillos cilíndricos | 1 | NSK NJ31OEWC3/ NSK NJ 31OEWC3 | Pedir |
| #6 | Anillo elástico de retención para orificio | 1 | 11O/11O | Pedir |
| #7 | Tapa del eje | 1 | 811O*1O/811O*1O | Pedir |
| #8 | Placa protectora de vibración | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #9 | Bloque de tope | 2 | Piezas de fabricación propia/Self –made parts | Pedir |
| #10 | Pasador de cilindro hidráulico | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #11 | Buje | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #12 | Cilindro de dirección | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #15 | Eje de vibración | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #16 | Soporte de tubería de aceite de dirección | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #17 | Corona giratoria | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
| #18 | Soporte de dirección | 1 | Piezas de fabricación propia/Self –made parts | Pedir |
