Despiece oficial SIMAQ

Repuestos SQRD L71

292 partes de la Rodo Vibratorio Operador a bordo SQRD L71, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.

Partes
292
De desgaste
70
Manual
SQRDL71OM-2026-A
Pedir con el formularioManual completo (PDF)Ver el equipo

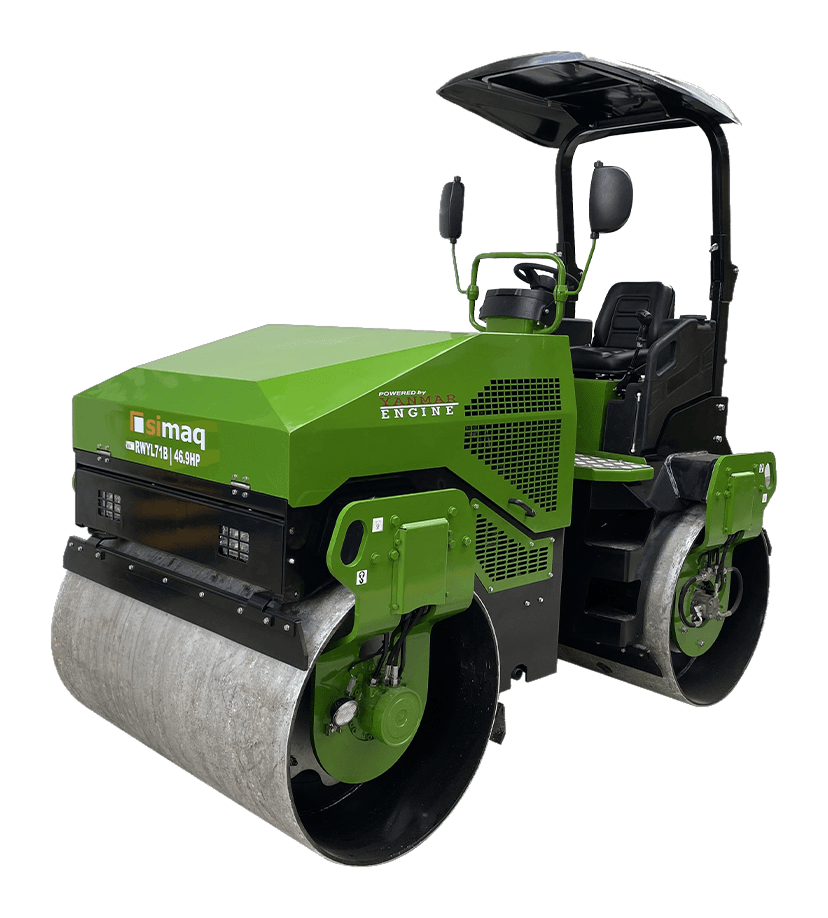

Rodo Vibratorio Operador a bordo SQRD L71

Mantenimiento del motor

Yanmar 4TNV88

Los consumibles del motor: lo que se cambia en cada servicio. Los filtros van con la referencia que da el manual del equipo.

Aceite del motor
API CH o superior
Capacidad de aceite
7,4 L máx. · 3,4 L mín.
Aceite hidráulico
VG46 antidesgaste
Catálogo de partes del motorManual del motor

Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

292 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1Motor de vibración—1Pedir
#2Acoplamiento del motor—1Pedir
#3Perno1M8X25Pedir
#4Arandela de resorte1D8Pedir
#5Acoplamiento de engranajes—1Pedir
#6Perno2M12X25Pedir
#7Arandela de resorte2D12Pedir
#8Placa fija de manguera—1Pedir
#9Perno6M8X35Pedir
#10Arandela de resorte6D8Pedir
#11Arandela plana6D8Pedir
#12Placa de abrazadera de tubería—2Pedir
#13Cubierta amortiguadora—6Pedir
#14Placa de abrazadera de tubería de aceite—2Pedir
#15Tuerca de seguridad4M16Pedir
#16Arandela M16—4Pedir
#17Pedestal—1Pedir
#18Amortiguador de goma—6Pedir
#19Placa base—6Pedir
#20Cubierta del extremo de vibración—1Pedir
#21Perno8M12X35Pedir
#22Arandela de resorte8D12Pedir
#23Placa base del rodamiento—1Pedir
#24Base del rodamiento1—Pedir
#25Rodamiento—6019- ZZPedir
#26Retén de aceite—105*140*13Pedir
#27Anillo antipolvo—V- 120APedir
#28Cubierta final1—Pedir
#29Perno—M12X40Pedir
#30Arandela de resorte—D12Pedir
#31Rodamiento—NJ311- C3Pedir
#32Retén de aceite—80*125*12Pedir
#33Perno—M8X20Pedir
#34Resorte—D8Pedir
#35Arandela plana 8.5×281—Pedir
#36Acoplamiento del eje de vibración1—Pedir
#37Chaveta plana1—Pedir
#38Conjunto del eje de vibración1—Pedir
#39Conjunto soldado del tambor1—Pedir
#40Retén de aceite—80*125*12Pedir
#41Base del rodamiento de vibración1—Pedir
#42Arandela plana—D12Pedir
#43Arandela de resorte—D12Pedir
#44Perno—M12X45Pedir
#45Rodamiento—NJ311- C3Pedir
#46Anillo de retención—120Pedir
#47Anillo antipolvo—V- 120APedir
#48Amortiguador de goma——Pedir
#49Perno——Pedir
#50Anillo amortiguador——Pedir
#51Placa de accionamiento——Pedir
#52Tuerca de seguridad——Pedir
#53Anillo amortiguador——Pedir
#54Placa base——Pedir
#55Pedestal——Pedir
#56Anillo amortiguador——Pedir
#57Perno——Pedir
#58Motor de accionamiento——Pedir
#59Tuerca de seguridad——Pedir
#60Tuerca amortiguadora——Pedir
#1Rodamiento autolubricante—6Pedir
#2Eje del rascador de lodo—6Pedir
#3Resorte4Φ2*φ13+84*31Pedir
#4Placa fija del rascador de lodo—1Pedir
#5Placa fija del rascador de lodo—1Pedir
#6Placa fija del rascador de lodo—2Pedir
#7Rascador de lodo—2Pedir
#8Placa fija del rascador de lodo—2Pedir
#9Placa fija del rascador de lodo—1Pedir
#10Placa fija del rascador de lodo—1Pedir
#11Amortiguador del cofre—6Pedir
#12Pasador elástico——Pedir
#13Conjunto de manija——Pedir
#14Asiento del pasador——Pedir
#15Resorte——Pedir
#16Pasador——Pedir
#17Tuerca—M20*1.5Pedir
#18Placa lateral——Pedir
#19Bastidor frontal——Pedir
#20Tanque de combustible——Pedir
#21O- Ring—3Pedir
#22Base del indicador de nivel de combustible——Pedir
#23Sensor de nivel de aceite——Pedir
#24Tapa del tanque de combustible——Pedir
#25Tabique separador——Pedir
#26Placa de conexión——Pedir
#27Tanque de aceite——Pedir
#28Filtro de aceite hidráulico——Pedir
#29Base del filtro de aceite——Pedir
#30Medidor de nivel——Pedir
#31Placa de cubierta——Pedir
#32Placa de fijación del separador——Pedir
#33Filtro de succión de aceite63—Pedir
#34Filtro de succión de aceite100—Pedir
#35Almohadilla de goma——Pedir
#36Batería 105 Ah6—Pedir
#37Gancho de cierre——Pedir
#38Placa fija de batería——Pedir
#39Placa fija de batería——Pedir
#40Resorte a gas——Pedir
#41Cofre——Pedir
#42Bisagra——Pedir
#43Abrazadera de tubería——Pedir
#44Tubería de agua——Pedir
#45Aspersor——Pedir
#46Conector——Pedir
#47Resorte a gas——Pedir
#48Luz——Pedir
#49Bisel frontal——Pedir
#1Bomba—1Pedir
#2Válvula de vibración—1Pedir
#3Bomba de combustible—1Pedir
#4Filtro de combustible—1Pedir
#5Placa fija del filtro—1Pedir
#6Separador de agua y aceite—1Pedir
#7Soporte del separador de agua y aceite—1Pedir
#8Perno M10—1Pedir
#9Arandela plana φ10—1Pedir
#10Amortiguador de goma—6Pedir
#11Soporte del motor—1Pedir
#12Perno M10—1Pedir
#13Perno M10—1Pedir
#14Conector del motor—1Pedir
#15Placa fija del tanque de agua—1Pedir
#16Tanque de agua adicional—1Pedir
#17Base de montaje del radiador—1Pedir
#18Manguera de agua—1Pedir
#19Radiador—1Pedir
#20Placa de conexión A—1Pedir
#21Amortiguador de goma—1Pedir
#22Placa de conexión B—1Pedir
#23Tubería de admisión—1Pedir
#24Tubería de succión——Pedir
#25Tanque de agua——Pedir
#26Motor——Pedir
#27Bomba de engranajes——Pedir
#28Filtro de aire——Pedir
#29Collar del filtro de aire——Pedir
#30Tubo de escape de humo——Pedir
#31Silenciador——Pedir
#32Perno M10——Pedir
#33Base del motor——Pedir
#34Filtro de aceite hidráulico——Pedir
#35Base del filtro de aceite——Pedir
#36Bloque de la válvula de freno——Pedir
#37Soporte del cable de reversa——Pedir
#38Acoplamiento de nailon——Pedir
#39Brida del motor——Pedir
#40Acoplamiento de engranajes——Pedir
#1Perno2M8*20Pedir
#2Arandela de presión2Φ8Pedir
#3Arandela plana2Φ8Pedir
#4Placa de bloqueo—1Pedir
#5Tuerca de seguridad—1Pedir
#6Arandela1Φ51*φ100*δ6Pedir
#7Base del rodamiento—1Pedir
#8Pasador1Φ3*35Pedir
#9Arandela plana1Φ8Pedir
#10Anillo de soporte de dirección—1Pedir
#11Rodamiento2GE25ES - 2RSPedir
#12Anillo de soporte de dirección—1Pedir
#13Pasador de dirección—1Pedir
#14Arandela10Φ16Pedir
#15Perno6M16*50Pedir
#16Rodamiento132011Pedir
#17Rodamiento132016Pedir
#18Retén de aceite1TC 100*125*10Pedir
#19Cubierta del extremo del rodamiento—1Pedir
#20Copa de aceite M6 (engrasador M6)—2Pedir
#21Placa fija de dirección—1Pedir
#22Rodamiento1GE50ESPedir
#23Retén de aceite1TC 55*075*10Pedir
#24Pedestal de dirección—1Pedir
#25Retén de aceite—TC 55*075*10Pedir
#26Rodamiento—GE50ESPedir
#27Pedestal de dirección—1Pedir
#28Cubierta del extremo del rodamiento—1Pedir
#29Perno—M16*60Pedir
#30Arandela—Φ16Pedir
#31Arandela plana—Φ6Pedir
#32Arandela de presión—Φ6Pedir
#33Perno—M6*30Pedir
#34Perno—M6*16Pedir
#35Arandela de presión—Φ6Pedir
#36Arandela plana—Φ6Pedir
#37Placa de bloqueo—1Pedir
#38Cilindro de dirección—1Pedir
#1Válvula electromagnética—1Pedir
#2Placa fija de la válvula electromagnética—1Pedir
#3Tuerca4M20*1.5Pedir
#4Pasador—2Pedir
#5Resorte—2Pedir
#6Asiento del pasador—2Pedir
#7Conjunto de la manija—2Pedir
#8Pasador elástico—2Pedir
#9Resorte—4Pedir
#10Platina del rascador de lodo—1Pedir
#11Eje del rascador de lodo—6Pedir
#12Rodamiento autolubricante—6Pedir
#13Asiento del pasador—2Pedir
#14Rascador de lodo—1Pedir
#15Conjunto de tubería de aspersión de agua—1Pedir
#16Resorte a gas M8×15—1Pedir
#17Conjunto del deflector trasero—1Pedir
#18Mitad inferior de la estructura ROPS—1Pedir
#19Arandela ROPS—4Pedir
#20Mitad superior de la estructura ROPS—1Pedir
#21Tanque de agua—1Pedir
#22Cerradura del tanque de agua—1Pedir
#23Base del asiento—1Pedir
#24Amortiguador4—Pedir
#25Placa de transición1—Pedir
#26Conjunto soldado del bastidor trasero1—Pedir
#27Conector——Pedir
#28Bomba de agua1—Pedir
#29Conector——Pedir
#30Placa de bloqueo1—Pedir
#1Manija de operación—2Pedir
#2Cubierta de la manija—2Pedir
#3Tuerca2M20*1.5Pedir
#4Conjunto de manija derecha—1Pedir
#5Anillo de retención8Φ5Pedir
#6Eje largo—3Pedir
#7Perno1M8*35Pedir
#8Arandela de presión1Φ8Pedir
#9Arandela plana1Φ8Pedir
#10Bloque de accionamiento—1Pedir
#11Manguito de la manija—2Pedir
#12Manguito de la manija—2Pedir
#13Sensor1E2B - M12KS04 - WZBPedir
#14Tuerca de seguridad1M10Pedir
#15Conjunto de placa fija de reversa—1Pedir
#16NDS1A007Pedir
#17Tuerca1M20*1.5Pedir
#18Anillo portador2Φ10Pedir
#19Perno1M10*50Pedir
#20Conjunto de palanca de reversa—1Pedir
#21Rodamiento2SI8T/KPedir
#22Tuerca2M8Pedir
#23Conjunto del cable de reversa—1Pedir
#24Marco fijo del cable de reversa—1Pedir
#25Perno1M8*35Pedir
#26Manguito de posicionamiento—1Pedir
#27Resorte—1Pedir
#28Manguito del resorte—1Pedir
#29Pasador de reversa—1Pedir
#30Pasador1Φ2*20Pedir
#31Barra de tracción—1Pedir
#32Rodamiento autolubricante3Φ20*φ23*20Pedir
#33Eje corto—1Pedir
#34Conjunto de manija izquierda—1Pedir
#35Conjunto de base del asiento—1Pedir
#36Asiento—1Pedir
#37Conjunto del acelerador—1Pedir
#38Interruptor de arranque—1Pedir
#39Botón de paro de emergencia1CE3T - 10R- 02Pedir
#40Placa posterior—1Pedir
#41Caja de dirección—1Pedir
#42Columna de dirección—1Pedir
#43Cubierta de la columna de dirección—1Pedir
#44Volante—1Pedir
#45Cubierta del volante—1Pedir
#46Interruptor del rociador de agua—1Pedir
#47Cubierta—4Pedir
#48Interruptor de luces—1Pedir
#49Anillo de bloqueo—2Pedir
#50Cubierta de visualización—1Pedir
#51Pantalla—1Pedir
#52Placa fija de la pantalla—1Pedir
#53Manguito cojín de la placa de conexión—4Pedir
#54Placa de unión de la cubierta contra lluvia—2Pedir
#55Cubierta contra lluvia—1Pedir
#56Base del fusible—1Pedir
#57Reposapiés—1Pedir
#58Válvula de bola de alta presión—1Pedir
#1Perno1M6X35Pedir
#2Arandela plana1Φ6Pedir
#3Manija del acelerador—1Pedir
#4Sello de goma—1Pedir
#5Perno2M5X10Pedir
#6Manguito de conexión—1Pedir
#7Cable de acelerador—1Pedir
#8Tuerca M12—1Pedir
#9Engrane—1Pedir
#10Manguito superior—1Pedir
#11Resorte—1Pedir
#12Tuerca de seguridad2M5Pedir
#13Tuerca de seguridad1M6Pedir
#14Bola de acero—1Pedir
#15Manguito de cremallera—1Pedir
#16Carcasa izquierda de paso transversal—1Pedir
#17Carcasa derecha de paso transversal—1Pedir
