Despiece oficial SIMAQ

Repuestos SQRPTRC L202

172 partes de la Rodillo de zanjas con control remoto SQRPTRC L202, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela. Las que dicen «Pídelo por ítem» se piden con el número de ítem del despiece: soporte las ubica.

Partes
172
De desgaste
34
Manual
SQRPTRC202OM-2026-A
Pedir con el formularioManual completo (PDF)Ver el equipo

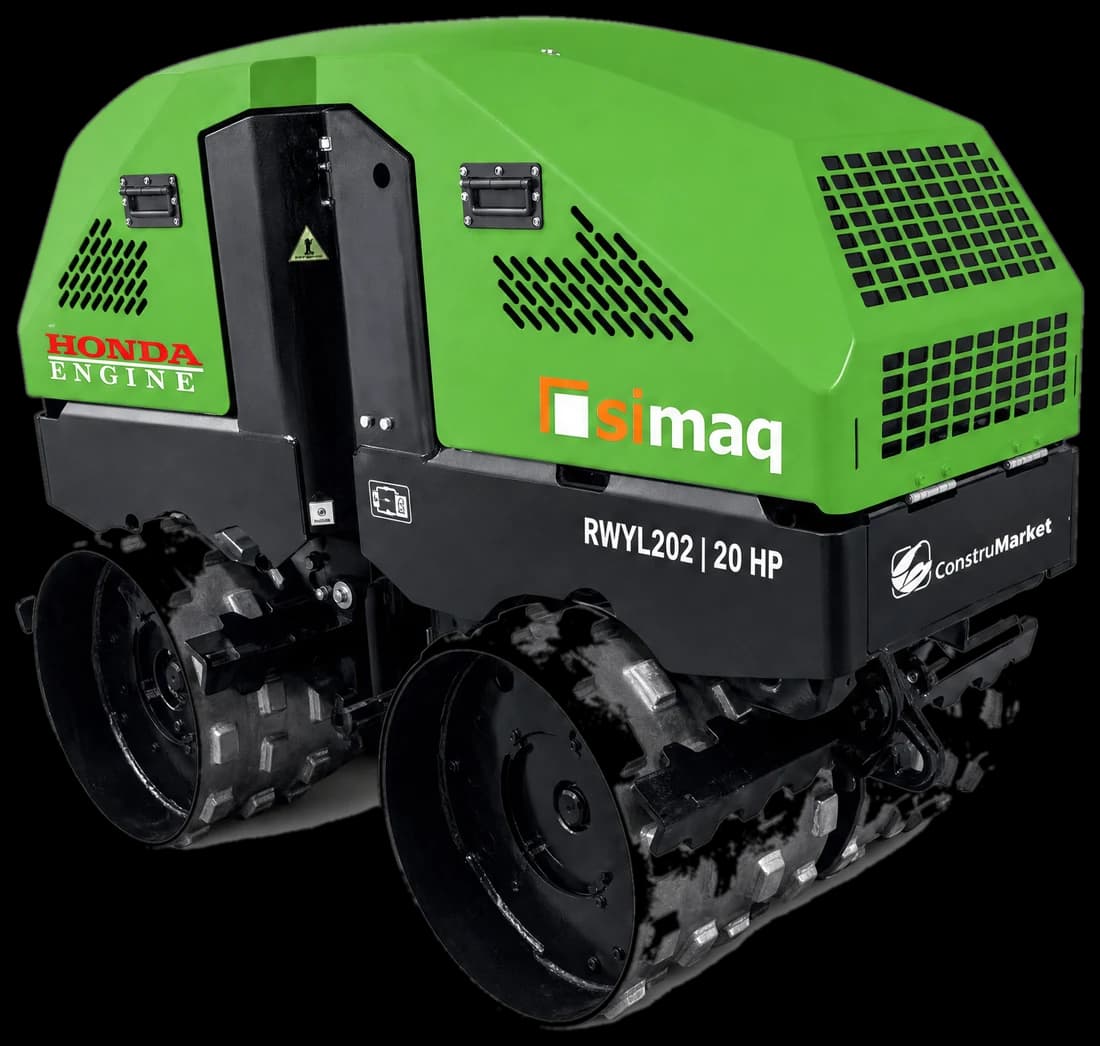

Rodillo de zanjas con control remoto SQRPTRC L202

2 códigos de este despiece vienen marcados con ⚠ porque el manual oficial los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.

Repuestos SQRPTRC L202 con foto

Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.

Repuestos para su motor Motor Honda GX690 (4 piezas con foto) →

Mantenimiento del motor

Honda GX690

Los consumibles del motor: lo que se cambia en cada servicio. La bujía va con su referencia de fabricante, no con el número de parte del motor, porque ese cambia según la variante.

Bujía
ZFR5F (NGK)
Huelgo de bujía
0,7–0,8 mm
Aceite del motor
SAE 10W-30, API SJ o superior
Capacidad de aceite
1,5 L · 1,7 L si se cambia el filtro
Huelgo de válvulas (frío)
Admisión 0,08 ± 0,02 mm · Escape 0,10 ± 0,02 mm
Catálogo de partes del motorManual del motor

Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

172 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1Conjunto de la parte trasera——Pedir
#2, 35Tuerca M10——Pedir
#4, 27, 30, 37Arandela plana M10——Pedir
Perno M10——Pedir
#6Retenedor——Pedir
#7Arandela plana M6——Pedir
#8Arandela de presión M6——Pedir
#9Perno M6——Pedir
Pídelo por ítem#10, 24, 33Copa de lubricación de inyección directa de obre——Pedir
#11Pasador de bisagra——Pedir
Pídelo por ítem#12, 16Anillo de soporte de dirección——Pedir
Pídelo por ítem#13, 15Seguro elástico para orificio (anillo Seeger interno)——Pedir
#14Cojinetes esféricos radiales——Pedir
Pídelo por ítem#17, 23Retén de aceite——Pedir
Pídelo por ítem#18, 22Cojinetes esféricos radiales——Pedir
Pídelo por ítem#19, 21Tapa de eje——Pedir
#20Bisagra——Pedir
Pídelo por ítem#28, 29Eje de bisagra——Pedir
#36Placa de bloqueo——Pedir
#40Perno M16——Pedir
#41Código a confirmarArandela plana M16——Pedir
#1Conjunto de bisagra del cilindro de reversa——Pedir
#2Cilindro de dirección——Pedir
#3Cojinetes esféricos radiales——Pedir
#4Arandela plana galvanizada——Pedir
#5, 13, 19, 23, 32, 33Perno M8——Pedir
#6Perno M5——Pedir
#7Arandela plana M5——Pedir
#8Manija de goma——Pedir
#9Conjunto del bastidor trasero——Pedir
#10, 37, 40, 56Tuerca M8——Pedir
#11,15,17,22,31,34,35,38Arandela plana M8——Pedir
#12Amortiguador para cubierta——Pedir
#14, 18, 36, 39Arandela de presión M8——Pedir
#16Conjunto del tanque de aceite hidráulico——Pedir
#20Conjunto del tanque de combustible——Pedir
#21Placa fija del receptor——Pedir
#24Tuerca M6——Pedir
#27Receptor——Pedir
#30Conjunto de la cubierta trasera——Pedir
Placa izquierda para caja de válvulas——Pedir
Caja de válvulas——Pedir
Placa derecha para caja de válvulas——Pedir
Cerradura——Pedir
Perno M16——Pedir
Arandela M16——Pedir
Pídelo por ítem#53Amortiguador——Pedir
Pídelo por ítem#54Amortiguador——Pedir
#1Conjunto del tanque de combustible——Pedir
#2Tapón del tanque de combustible——Pedir
#3Arandela plana M5——Pedir
#4Perno M5——Pedir
#5Indicador de combustible——Pedir
#9Placa del orificio de lavado——Pedir
#10Anillo O (O-ring)——Pedir
#11Tapa de extremo con hexágono interior (o tapón Allen)——Pedir
#1Conjunto del tanque de aceite hidráulico——Pedir
#2Filtro de succión del tanque——Pedir
#3Anillo O (empaque tipo O-ring)——Pedir
#4Cubierta del tanque——Pedir
#8Arandela plana M4——Pedir
#9Arandela de presión M4——Pedir
#10Perno M4——Pedir
#11Filtro del tanque——Pedir
#15Filtro de retorno de aceite——Pedir
#16Indicador de nivel de aceite——Pedir
#17Perno del nivel——Pedir
#1Interruptor de arranque——Pedir
#2Medidor de combustible——Pedir
#3Temporizador——Pedir
#4Voltímetro——Pedir
#5Luces indicadoras——Pedir
#8Placa del motor——Pedir
#12Resorte a gas M8×15——Pedir
#13Eje de tope——Pedir
#14Conjunto de cubierta——Pedir
#16Arandela de presión M10——Pedir
#18Gemelo——Pedir
Manija de la cubierta superior——Pedir
Bloque fijo superior——Pedir
Conjunto de la cubierta trasera——Pedir
Cargador——Pedir
Cerradura telescópica——Pedir
Manija——Pedir
Cerradura de perno——Pedir
#2, 11Código a confirmarArandela francesa M16——Pedir
#3Conjunto de rueda extendida——Pedir
#4Perno M12——Pedir
#5Arandela de presión M12——Pedir
#6Arandela plana M12——Pedir
Pídelo por ítem#7, 14Conjunto de raspador B——Pedir
#8Arandela plana——Pedir
#9Conjunto del cubo de rueda——Pedir
#12Conjunto de rodillo——Pedir
Pídelo por ítem#13, 15Conjunto de raspador A——Pedir
#3Mecanismo reductor de tracción——Pedir
#4Mecanismo de vibración——Pedir
Pídelo por ítem#5Sello——Pedir
Pídelo por ítem#6Seguro elástico para orificio (circlip interno)——Pedir
Pídelo por ítem#7Placa del retén de aceite——Pedir
Pídelo por ítem#8Cojinete del cilindro——Pedir
Pídelo por ítem#9Placa fija del soporte derecho——Pedir
Pídelo por ítem#12Retén de aceite——Pedir
Pídelo por ítem#13Arandela plana——Pedir
Pídelo por ítem#14Placa de accionamiento del rodillo——Pedir
Pídelo por ítem#15Arandela de tuerca——Pedir
Pídelo por ítem#16Tuerca hexagonal delgada——Pedir
#1Tuerca hexagonal delgada——Pedir
#2Arandela de tuerca——Pedir
#3Placa de accionamiento del rodillo——Pedir
#4Arandela plana——Pedir
#5Retén de aceite——Pedir
#6Disco fijo del soporte izquierdo——Pedir
#7Cojinete del cilindro——Pedir
#8Seguro elástico para orificio (circlip interno)——Pedir
#9Engranaje grande de transmisión——Pedir
#10Disco fijo del engranaje de transmisión——Pedir
#13Perno hexagonal——Pedir
#14Arandela——Pedir
#15Arandela plana——Pedir
#16Engranaje pequeño de transmisión——Pedir
#17Eje de transmisión——Pedir
#18Motor ciclóide——Pedir
Motor de engranajes——Pedir
#5Anillo O (O-ring)——Pedir
Pídelo por ítem#10, 23Anillo O (O-ring)——Pedir
Tapón de extremo con hexágono interior (tapón Allen)——Pedir
#12Rueda trasera——Pedir
#13Conjunto de bloque de vibración A——Pedir
Pídelo por ítem#14, 26Anillo O (O-ring)——Pedir
#24Tapón de extremo con hexágono interior——Pedir
#25Conjunto de bloque de vibración B——Pedir
Pídelo por ítem#1, 15, 20, 34Cojinete del cilindro——Pedir
Pídelo por ítem#4, 10, 25, 31Seguro elástico para orificio (circlip interno)——Pedir
Pídelo por ítem#5, 26Bloque de guía derecho——Pedir
#7Eje de vibración derecho——Pedir
Pídelo por ítem#9, 30Bloque de guía izquierdo——Pedir
Pídelo por ítem#13, 23Arandela plana——Pedir
Pídelo por ítem#14, 21Engranaje de vibración——Pedir
Pídelo por ítem#16, 35Bloque principal de vibración——Pedir
#28Conjunto del eje de vibración——Pedir
#1Cubierta frontal——Pedir
#2Conjunto de tubo derivador——Pedir
#6Tubo de escape térmico——Pedir
#10Silenciador——Pedir
#11Bomba doble——Pedir
#12Base de la bomba——Pedir
#15Placa de tracción——Pedir
Pídelo por ítem#19, 23Pasador con chaveta——Pedir
#20Eje pasador——Pedir
#21Soporte——Pedir
#24Generador——Pedir
#25Banda——Pedir
#26Acoplamiento del motor——Pedir
#27Manga del acoplamiento del motor——Pedir
Motor HONDA——Pedir
Cubierta de protección contra viento——Pedir
Conjunto del radiador de aceite——Pedir
#0Flat washer 10——Pedir
Perno M12——Pedir
Arandela de presión M12——Pedir
Arandela plana M12——Pedir
Placa fija del motor——Pedir
Cilindro amortiguador (cushion cylinder)——Pedir
Llave del motor——Pedir
Acoplamiento de engranajes——Pedir
Acoplamiento de la bomba——Pedir
Protector frontal del silenciador——Pedir
Silenciador——Pedir
Placa protectora del silenciador——Pedir
Soporte del silenciador——Pedir
Soporte del silenciador——Pedir
