Despiece oficial SIMAQ

Repuestos SQRD L41

237 partes de la Rodo Vibratorio Operador a bordo SQRD L41, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.

Partes
237
De desgaste
49
Manual
SQRDL41OM-2026-A
Pedir con el formularioManual completo (PDF)Ver el equipo

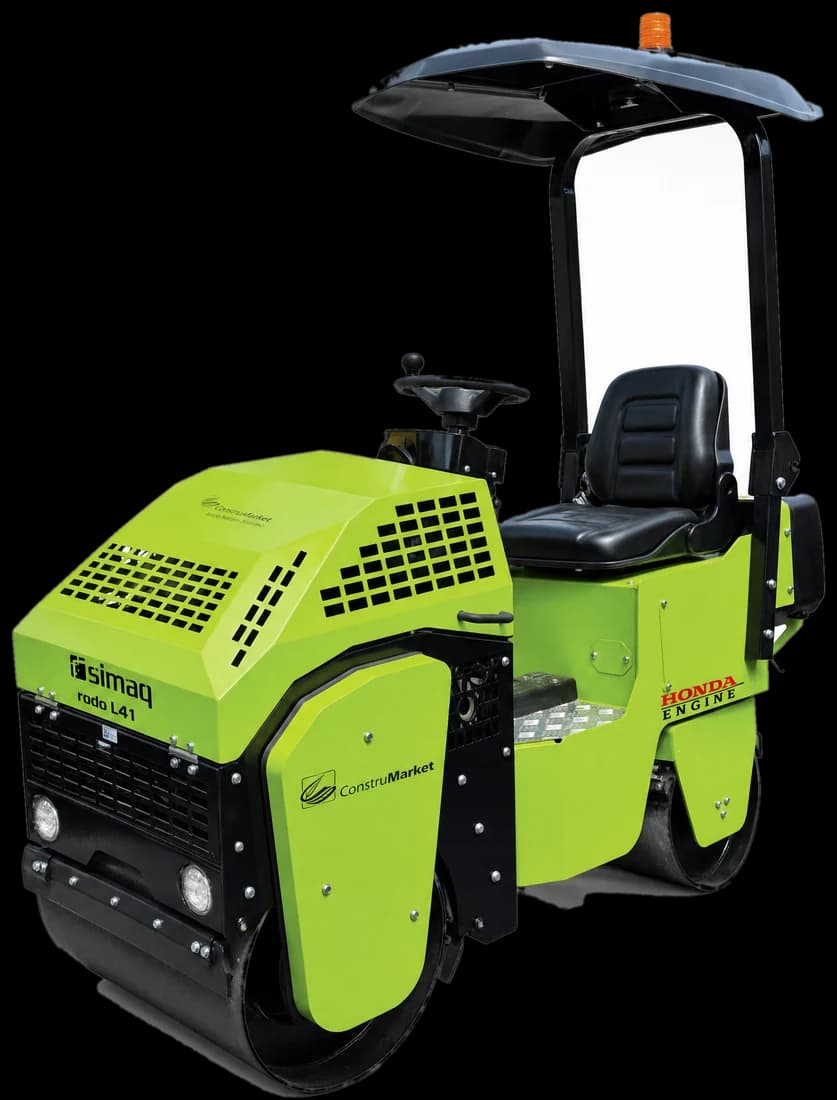

Rodo Vibratorio Operador a bordo SQRD L41

Repuestos SQRD L41 con foto

Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.

Repuestos para su motor Motor Honda GX390 (24 piezas con foto) →

Mantenimiento del motor

Honda GX390

Los consumibles del motor: lo que se cambia en cada servicio. La bujía va con su referencia de fabricante, no con el número de parte del motor, porque ese cambia según la variante.

Bujía
BPR6ES (NGK) · W20EPR-U (DENSO)
Huelgo de bujía
0,7–0,8 mm
Aceite del motor
SAE 10W-30, API SJ o superior
Capacidad de aceite
1,1 L
Tanque de combustible
6,1 L
Huelgo de válvulas (frío)
Admisión 0,15 ± 0,02 mm · Escape 0,20 ± 0,02 mm
Aceite hidráulico
VG46 antidesgaste
Catálogo de partes del motorManual del motor

Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

237 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1Placa de soporte del conjunto del motor—1Pedir
#2Perno hexagonal M10×30—5Pedir
#3Arandela de presión Φ10—5Pedir
#4Arandela plana Φ10—5Pedir
#5Perno interior hexagonal M12×35410.9 gradePedir
#6Arandela plana Φ12—11Pedir
#7Cubierta terminal190X8Pedir
#8Seguro elástico para orificios (circlip interno)1Φ90Pedir
#9Perno hexagonal M8×30—4Pedir
#10Arandela de presión Φ8—52Pedir
#11Arandela plana Φ8—36Pedir
#12Cubierta de la caja de engranajes—1Pedir
#13Seguro elástico para eje (circlip externo)1Φ40Pedir
#14Rodamiento de ranura profunda16008ZZPedir
#15Engranaje pequeño—1Pedir
#16Arandela plana Φ8—1Pedir
#17Motor de accionamiento—1Pedir
#18Perno hexagonal M12×35610.9 gradePedir
#19Engranaje grande—1Pedir
#20Cubierta final de la caja—1Pedir
#21Retén de aceite tipo framework1125- 160- 12Pedir
#22Seguro elástico para eje1Φ50Pedir
#23Rodamiento de ranura profunda16210ZZPedir
#24Eje de engranajes—1Pedir
#25Amortiguador de goma—2Pedir
#26Perno hexagonal M8×20—9 10.9gradePedir
#27Perno hexagonal M8×25—24 10.9gradePedir
#28Placa de soporte del amortiguador—1Pedir
#29Tuerca de seguridad—16 M8Pedir
#30Retén de aceite tipo framework—1 72X8Pedir
#31Seguro elástico para orificios—4 φ72Pedir
#32Pedestal del rodamiento—2Pedir
#33Rodamiento de ranura profunda—2 6207ZZPedir
#34Retén de aceite tipo framework—2 42- 72- 8Pedir
#35Perno hexagonal M12×45—1 10.9gradePedir
#36Arandela plana—1 φ12Pedir
#37Bloque batidor (flail block)—1Pedir
#38Eje principal de vibración—1Pedir
#39Conjunto del rodillo—1Pedir
#40Retén de aceite tipo framework—1 35- 72- 7Pedir
#41Asiento de soporte del rodillo—1Pedir
#42Retén de aceite tipo framework—1 68- 95- 10Pedir
#43Seguro elástico para orificios—1 φ95Pedir
#44Rodamiento de ranura profunda—2 6012ZZPedir
#45Pedestal de rodamiento de placa vertical—1Pedir
#46Seguro elástico para eje—1 φ60Pedir
#47Retén de aceite tipo Marco de trabajo—1 60- 75- 10Pedir
#1Polea—1Pedir
#2Faja en V2SPZ710Pedir
#3Rodamiento de ranura profunda16007ZZPedir
#4Placa de brida—1Pedir
#5Seguro elástico para eje (circlip externo)1Φ35Pedir
#6Polea tensora de vibración—1Pedir
#7Seguro elástico para eje2Φ20Pedir
#8Rodamiento de ranura profunda16004ZZPedir
#9Seguro elástico para orificio (circlip interno)1Φ42Pedir
#10Eje de la polea tensora del motor—1Pedir
#11Conjunto del asiento de soporte de la bomba hidráulica—1Pedir
#12Arandela plana Φ8—1Pedir
#13Arandela de presión Φ8—1Pedir
#14Perno hexagonal M8×20—1Pedir
#15Bomba hidráulica—1Pedir
#16Tornillo de ajuste—1Pedir
#17Perno hexagonal M6×25—2Pedir
#18Brazo de la bomba hidráulica—1Pedir
#19Cable de control direccional—1Pedir
#20Rod end bearing M8 (rótula terminal M 8)—1Pedir
#1Carcasa izquierda—1Pedir
#2Carcasa derecha—1Pedir
#3Conector del filtro de aire—1Pedir
#4Tubo conector del filtro de aire—1Pedir
#5Conjunto de montaje del filtro de aire—1Pedir
#6Filtro de aire—1Pedir
#7Motor Honda GX390—1Pedir
#8Perno hexagonal M10×45—4Pedir
#9Arandela de presión Φ10—8Pedir
#10Arandela plana Φ10—8Pedir
#11Polea del motor—1Pedir
#12Chaveta 7×90—1Pedir
#13Perno hexagonal M8×40—1Pedir
#14Acoplamiento de banda en V—1Pedir
#15Acoplamiento de engranajes—1Pedir
#16Acoplamiento del rodillo vibrador—1Pedir
#17Perno de hexágono interior M8×40110.9 gradePedir
#18Seguro elástico para orificio (circlip interno)2Φ62Pedir
#19Rodamiento de ranura profunda26305ZZPedir
#20Chaveta 5×20—1Pedir
#21Eje motriz—1Pedir
#22Buje del eje de vibración—1Pedir
#23Embrague electromagnético—1Pedir
#24Seguro elástico para orificio1Φ42Pedir
#25Rodamiento de ranura profunda26004ZZPedir
#26Polea del embrague electromagnético—1Pedir
#27Chaveta del eje motriz—1 5X28Pedir
#28Arandela plana Φ8—1Pedir
#29Soporte del silenciador—1Pedir
#30Tubo de aspiración——Pedir
#31Silenciador—1Pedir
#32Tubo conector del silenciador—1Pedir
#33Perno hexagonal M8×20—1Pedir
#34Placa base del motor diésel—1Pedir
#35Perno hexagonal M10×30—4Pedir
#36Conjunto del bastidor delantero—1Pedir
#37Perno hexagonal M6×20—16Pedir
#38Arandela de presión Φ6—16Pedir
#39Arandela plana Φ6—20Pedir
#40Placa de cubierta del orificio de limpieza—2Pedir
#41Anillo O (O-ring)—2 109x3.55Pedir
#42Lámpara—2Pedir
#43Placa fija derecha del rascador—1Pedir
#44Placa base del rascador—4Pedir
#45Rascador—2Pedir
#46Placa fija izquierda del rascador—1Pedir
#47Perno hexagonal M8×25—4Pedir
#48Abrazadera de tubo—4Pedir
#49Conjunto de tubería de agua del rodillo delantero—Drum 1Pedir
#50Placa fija frontal del rascador—2Pedir
#51Perno de hexágono interior M6×30—4Pedir
#52Perno hexagonal M8×30——Pedir
#53Arandela de presión Φ8——Pedir
#54Arandela plana Φ8——Pedir
#55Tuerca de seguridad——Pedir
#1Cubierta superior—1Pedir
#2Manija tipo puente—2Pedir
#3Perno hexagonal M8×20—6Pedir
#4Arandela de presión Φ8—16Pedir
#5Arandela plana Φ8—26Pedir
#6Bisagra—2Pedir
#7Perno interior hexagonal semicircular M8×30—2Pedir
#8Escudo térmico del tanque de aceite—1Pedir
#9Conjunto de placa guía—1Pedir
#10Conjunto del protector trasero—1Pedir
#11Manija de goma—2Pedir
#12Bloque fijo—2Pedir
#13Perno hexagonal M6×20—4Pedir
#14Arandela de presión Φ6—4Pedir
#15Arandela plana Φ6—6Pedir
#16Conjunto de placa de montaje del filtro hidráulico—1Pedir
#17Filtro hidráulico1SP - 06x10Pedir
#18Filtro de aire1EF1- 25Pedir
#19Conjunto del bastidor delantero—1Pedir
#20Escudo lateral—1Pedir
#21Eje tensor de vibración—1Pedir
#22Buje del eje tensor de vibración—1Pedir
#23Rodamiento de ranura profunda16004ZZPedir
#24Seguro elástico para eje (circlip externo)1Φ20Pedir
#25Tensor de vibración—1Pedir
#26Seguro elástico para orificio (circlip interno)——Pedir
#27Tuerca de seguridad M14——Pedir
#28Polea de vibración——Pedir
#29Chaveta plana——Pedir
#30Rodillo delantero——Pedir
#31Perno hexagonal M12×30——Pedir
#32Arandela de presión Φ12——Pedir
#33Arandela plana Φ12——Pedir
#34Protector frontal——Pedir
#35Perno hexagonal M8×30——Pedir
#36Tuerca de seguridad M8——Pedir
#1Eje articulado—2Pedir
#2Retén de aceite160x80x8Pedir
#3Rodamiento133009Pedir
#4Buje del eje articulado—2Pedir
#5Rodamiento133007Pedir
#6Arandela elástica tipo disco (arandela Belleville225.4x50x2x3.4Pedir
#7Perno articulado—1Pedir
#1Base exterior del rodamiento—2Pedir
#2Rodamiento de ranura profunda26206- ZZPedir
#3Seguro elástico para orificio Ø62 (circlip interno)—4Pedir
#4Conjunto del rodillo trasero—2Pedir
#5Rodamiento de ranura profunda26007 - ZZPedir
#6Base interna del rodamiento—2Pedir
#7Eje del rodillo trasero—1Pedir
#8Placa base del rascador—4Pedir
#9Rascador—2Pedir
#10Placa fija trasera del rascador—2Pedir
#11Conjunto del bastidor de soporte del rodillo trasero—1Pedir
#12Soporte de extremos—2Pedir
#13Buje ajustable—2Pedir
#14Conjunto de tubería de agua del rodillo trasero—1Pedir
#15Tapón de la tubería de agua—2Pedir
#16Placa fija frontal del rascador—2Pedir
#17Eje articulado—2Pedir
#18Retén de aceite160x80x8Pedir
#19Rodamiento133009Pedir
#20Buje del eje articulado—2Pedir
#21Rodamiento 33007—1Pedir
#22Arandela elástica tipo disco (disc spring)225.4x50x2x3.4Pedir
#23Tornillo articulado—1Pedir
#1Asiento—1Pedir
#2Conjunto de la palanca de operación—1Pedir
#3Conjunto de la placa del asiento—1Pedir
#4Conjunto de la caja de dirección—1Pedir
#5Placa del pie izquierdo—1Pedir
#6Placa del pie derecho—1Pedir
#7Conjunto del bastidor trasero de la máquina—1Pedir
#8Lámpara LED—1Pedir
#9Placa fija de la válvula de agua—1Pedir
#10Válvula solenoide—1Pedir
#11Conjunto inferior izquierdo del marco antidumping—1Pedir
#12Conjunto inferior derecho del marco antidumping—1Pedir
#13Almohadilla de nailon del marco antidumping—4Pedir
#14Conjunto superior del marco antidumping—1Pedir
#15Palé del tanque de agua—1Pedir
#16Divisiones del tanque de agua—1Pedir
#17Tanque de agua—1Pedir
#18Tapón del tanque de agua—1Pedir
#1Interruptor de vibración—1Pedir
#2Panel I—1Pedir
#3Manija izquierda—1Pedir
#4Manija derecha—1Pedir
#5Clip para cable—1Pedir
#6Manguito roscado de la manija—1Pedir
#7Placa de cubierta de la dirección—1Pedir
#8Tuerca M14×1.5—1Pedir
#9Conjunto de varilla de reversa—1Pedir
#10Conjunto del marco fijo—1Pedir
#11Pasador de posicionamiento de la dirección—1Pedir
#12Resorte del perno limitador—1Pedir
#13Bola de acero SΦ10—1Pedir
#14Almohadilla de nailon—2Pedir
#15Rodamiento articulado M8 (joint bearing)—1Pedir
#16Cable de control de dirección—1Pedir
#17Marco fijo del cable de control de dirección—1Pedir
#18Placa base—1Pedir
#1Volante—1Pedir
#2Anillo amortiguador—1Pedir
#3Conjunto de cubierta superior—1Pedir
#4Manguito giratorio de la sección superior—1Pedir
#5Columna de tubo superior—1Pedir
#6Abrazadera de la columna de tubo superior—2Pedir
#7Sección superior del eje de accionamiento—1Pedir
#8Rodamiento161804Pedir
#9Seguros elásticos para eje (circlips externos)—1Pedir
#10Articulación tipo cruceta (joint)—1Pedir
#11Placa de cubierta—1Pedir
#12Conjunto de soporte del volante—1Pedir
#13Caja de dirección—1Pedir
