Despiece oficial SIMAQ

Repuestos SQRD L61

245 partes de la Rodo Vibratorio Operador a bordo SQRD L61, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.

Partes
245
De desgaste
57
Manual
SQRDL61OM-2026-A
Pedir con el formularioManual completo (PDF)Ver el equipo

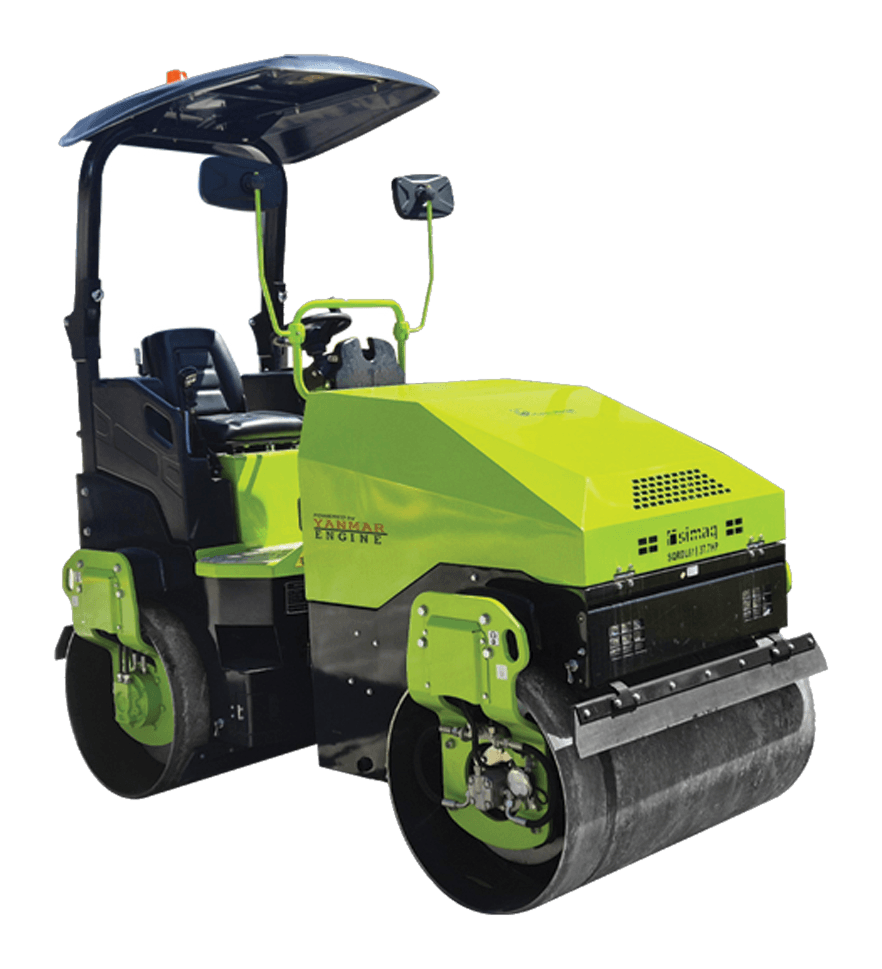

Rodo Vibratorio Operador a bordo SQRD L61

2 códigos de este despiece vienen marcados con ⚠ porque el manual oficial los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.

Repuestos SQRD L61 con foto

Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.

Mantenimiento

Los fluidos del equipo: usar el grado equivocado de hidráulico se come la bomba.

Aceite hidráulico
VG46 antidesgaste

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

245 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1Tubo de admisión—1Pedir
#2Conjunto de filtro de aire (con elemento de seguridad)—1Pedir
#3Tubería de admisión—1Pedir
#4Silenciador—1Pedir
#5Tubo de salida—1Pedir
#6Soporte delantero derecho del motor—1Pedir
#7Motor—1Pedir
#8Soporte trasero del motor—2Pedir
#9Tubería de entrada del radiador—1Pedir
#10Válvula de prioridad—1Pedir
#11Placa de retención de la válvula de prioridad—1Pedir
#12Bloque amortiguador—2Pedir
#13Enfriador aceite-agua—1Pedir
#15Asiento de montaje del radiador—1Pedir
#16Soporte de radiador soldado——Pedir
#17Separador de goma——Pedir
#18Placa de retención del tanque—1Pedir
#19Tanque de agua plástico blanco—1Pedir
#20Abrazadera del tanque de agua—1Pedir
#21Tubería de salida del radiador—1Pedir
#22Soporte delantero izquierdo del motor—1Pedir
#23Acoplamiento del motor—1Pedir
#24B rida del motor——Pedir
#25Placa de retención de la línea de reversa——Pedir
#26Bomba de aceite——Pedir
#27Conjunto de línea de reversa——Pedir
#28Panel de control de la bomba——Pedir
#29Bomba de engranajes——Pedir
#30Bomba——Pedir
#32Acoplamiento de engranajes——Pedir
#33Traba de goma tipo T para la manija——Pedir
#34Eje del pasador——Pedir
I Bisagra de acero inoxidable—2Pedir
#2Protector del bastidor frontal—1Pedir
#3Soporte de la válvula de vibración——Pedir
#4Bocina—1Pedir
#5Conjunto de válvula de vibración——Pedir
#6Amortiguador del motor—4Pedir
#9Código a confirmarArandela plana galvanizada—4Pedir
#8Tuerca—4Pedir
#9Código a confirmarPerno 8.8—4Pedir
#11Cubierta del puerto de limpieza—1Pedir
#12Tapon tanque de aceite Hidrauilico—1Pedir
#13Prefiltro de aceite—2Pedir
#14Cubierta de retorno de aceite—1Pedir
#15Indicador de nivel de líquido—1Pedir
#16Placa fija—1Pedir
#17Conjunto de cubierta de tubería—1Pedir
#18Filtro de succión de aceite—1Pedir
#19Filtro hidráulico—1Pedir
#20Soporte del filtro de retorno de aceite—1Pedir
#21Tapón del tanque—1Pedir
#22Sensor de nivel de aceite—1Pedir
#23Fijador——Pedir
#24Tanque de combustible—1Pedir
#25Filtro separador de agua—1Pedir
#26Transmisor de presión diferencial—1Pedir
#27Placa de fijación del filtro grueso—1Pedir
#28Perno de fijación de placa—1Pedir
#29Deflector de batería—1Pedir
#30Gancho—2Pedir
#31Batería—1Pedir
#32Placa de sujeción de la batería—1Pedir
#33Soporte de la válvula de freno—1Pedir
#34Conjunto de válvula de freno—1Pedir
#35Bloque en T de retorno de aceite—1Pedir
#36Resorte a gas de doble orificio—2Pedir
#2Resorte—4Pedir
#3Tabla rascadora—2Pedir
#4Tabla rascadora—2Pedir
#5Placa de fijación de rascador—4Pedir
#6Tabla rascadora—4Pedir
#7Tabla rascadora—4Pedir
#8Tabla rascadora—2Pedir
#9Tabla rascadora—2Pedir
#11Pasador cilíndrico elástico 3×12—4Pedir
#13Cubierta del pasador de indexación—4Pedir
#14Pasador de tope—4Pedir
#15Tuerca M20×1.5—8Pedir
#16Bastidor frontal—1Pedir
#17Abrazadera de tubo—8Pedir
#18Tubería de aspersión—2Pedir
#19Cabezal de aspersor—8Pedir
#20SPT - 2 SPT - 2—2Pedir
#21Resorte M8×15—2Pedir
#22Luz LED—4Pedir
#23Deflector frontal—1Pedir
#1Manija de operación—2Pedir
#2Manguit o roscado de la manija—2Pedir
#3Tuerca—2Pedir
#4Manija derecha—1Pedir
#6Eje de conexión largo—3Pedir
#7Perno—1Pedir
#8Arandela de resorte—1Pedir
#9Arandela plana—1Pedir
#10Bloque de accionamiento—1Pedir
#11Manguito de acoplamiento de la manija—2Pedir
#12Manguito giratorio de la manija—2Pedir
#13Sensor—1Pedir
#14Tuerca—1Pedir
#15Conjunto de pla ca fija de reversa—1Pedir
#16Conjunto de interruptor de neutro—1Pedir
#17Tuerca—1Pedir
#18Junta—2Pedir
#19Perno—1Pedir
#20Conjunto de varilla de reversa—1Pedir
#21Rodamiento—2Pedir
#22Tuerca—2Pedir
#23Conjunto de línea de reversa—1Pedir
#24Soporte de la línea de reversa—1Pedir
#25Perno—2Pedir
#26Manguito de ubicación—8Pedir
#27Resorte de compresión—2Pedir
#28Arandela de resorte—2Pedir
#29Eje del pasador de reversa—4Pedir
#30Pasador con chaveta—1Pedir
#31Varilla de tracción—1Pedir
#32Rodamiento autolubricante—3Pedir
#33Eje de conexión corto—1Pedir
#34Conjunto de manija izquierda—1Pedir
#35Soporte del asiento—1Pedir
#36Asiento—1Pedir
#37Conjunto de acelerador—1Pedir
#38Interruptor de arranque (con llave)—1Pedir
#39Botón de parada de emergencia—1Pedir
#40Placa protectora—1Pedir
#41Caja de dirección—1Pedir
#42Columna de dirección—1Pedir
#43Cubierta de la columna de dirección—1Pedir
#44Volante—1Pedir
#45Cubierta del volante—1Pedir
#46Interruptor de chorro de agua—1Pedir
#47Placa de interruptores 42×22—4Pedir
#48Interruptor de luz—1Pedir
#49Anillo de bloqueo—2Pedir
#50Carcasa de instrumentos—1Pedir
#51Conjunto de instrumentos—1Pedir
#52Placa de montaje de instrumentos—1Pedir
#53Cubierta de la placa de conexión—4Pedir
#54Placa de conexión del protector contra lluvia—2Pedir
#55Protector contra lluvia—1Pedir
#56Base de fusibles—1Pedir
#57Pedal—1Pedir
#58Válvula de bola de alta presión—1Pedir
#1Motor con engranajes——Pedir
#2Acoplamiento del motor——Pedir
#3Perno—M8X25Pedir
#4Arandela de resorte—D8Pedir
#5Acoplamiento de engranajes——Pedir
#6Perno—M12X25Pedir
#7Arandela de resorte—Dl2Pedir
#8Placa de fijación de tubo rígido——Pedir
#9Perno—M8X35Pedir
#10Arandela de resorte—D8Pedir
#11Junta plana—D8Pedir
#12Placa de abrazadera de tubería——Pedir
#13Manguito amortiguador——Pedir
#14Abrazadera de aceite——Pedir
#15Tuerca—M16Pedir
#16Arandela M16——Pedir
#17Asiento de soporte izquierdo——Pedir
#18Amortiguador de goma——Pedir
#19Placa de rueda de soporte——Pedir
#20Cubierta del extremo de vibración——Pedir
#21Perno—M12X35Pedir
#22Arandela de resorte—Dl2Pedir
#23Placa de soporte del asiento del rodamiento——Pedir
#24Pedestal del rodamiento——Pedir
#25Rodamiento de bolas de ranura profunda6019—Pedir
#26Retén de aceite105—Pedir
#27Anillo antipolvo120—Pedir
#28Cubierta final——Pedir
#29Perno12—Pedir
#30Arandela de resorte12—Pedir
#31Rodamiento C3311—Pedir
#32Retén de aceite80—Pedir
#33Perno8—Pedir
#34Arandela de resorte8—Pedir
#35Junta plana 8.5×28——Pedir
#36Acoplamiento del eje de vibración——Pedir
#37Cuña——Pedir
#38Conjunto soldado del eje de vibración——Pedir
#39Conjunto soldado del tambor——Pedir
#40Retén de aceite80—Pedir
#41Asiento del rodamiento de vibración——Pedir
#42Junta plana12—Pedir
#43Arandela de resorte12—Pedir
#44Perno12—Pedir
#45Rodamiento C3311—Pedir
#46Anillo de retención—120Pedir
#47Cubierta del eje——Pedir
#48Amortiguador de goma——Pedir
#49Perno——Pedir
#50Junta——Pedir
#51Disco de accionamiento——Pedir
#52Tuerca——Pedir
#53Junta——Pedir
#54Placa de rueda de soporte——Pedir
#55Asiento de soporte derecho——Pedir
#57Perno——Pedir
#58Motor de accionamiento——Pedir
#59Tuerca——Pedir
#60Junta——Pedir
#56Junta——Pedir
#1Válvula solenoide—1Pedir
#2Placa fija de válvula solenoide—1Pedir
#3Bisagra de acero inoxidable—1Pedir
#4Bomba de chorro COV9L—1Pedir
#5Placa de conexión derecha del rascador—1Pedir
#6Placa de fijación del rascador—2Pedir
#7Placa de conexión izquierda del rascador—1Pedir
#8Tabla del rascador—2Pedir
#9Resorte—4Pedir
#10Placa prensora del rascador—4Pedir
#11Placa de conexión izquierda del rascador—2Pedir
#12Placa de conexión derecha del rascador—2Pedir
#13Llave (herramienta)—1Pedir
#14Cabezal de aspersor—4Pedir
#15Tubería de aspersión—1Pedir
#16Abrazadera de tubería—2Pedir
#17Conector—2Pedir
#18Resorte—1Pedir
#19Luz LED—2Pedir
#20Deflector frontal—1Pedir
#21ROPS inferior derecho—1Pedir
#22ROPS inferior izquierdo—1Pedir
#23ROPS superior—1Pedir
#24Tanque de agua1—Pedir
#25Placa de fijación del tanque de agua1—Pedir
#26Asiento con cinturón de seguridad1—Pedir
#27Amortiguador del bastidor4—Pedir
#28Placa de soporte1—Pedir
#29Bomba de agua1—Pedir
#30Conjunto soldado del bastidor trasero1—Pedir
#31Gancho1—Pedir
#1Perno de la tapa de agua——Pedir
#2Junta de goma para perno——Pedir
#3Tuerca——Pedir
#4Conexión——Pedir
#5Tapa de drenaje del tanque——Pedir
#6Almohadilla de goma de la tapa de agua——Pedir
#7Filtro de agua (rejilla)——Pedir
#8Tapa del tanque——Pedir
#9Accesorio del colador——Pedir
#10Tanque de agua——Pedir
