Despiece oficial SIMAQ

Repuestos SDJIO-S PRO

158 partes de la Stacker Manual SIMAQ® PRO, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.

Partes
158
De desgaste
37
Manual
SDJ10-SPROOM-2026-A
Pedir con el formularioManual completo (PDF)Ver el equipo

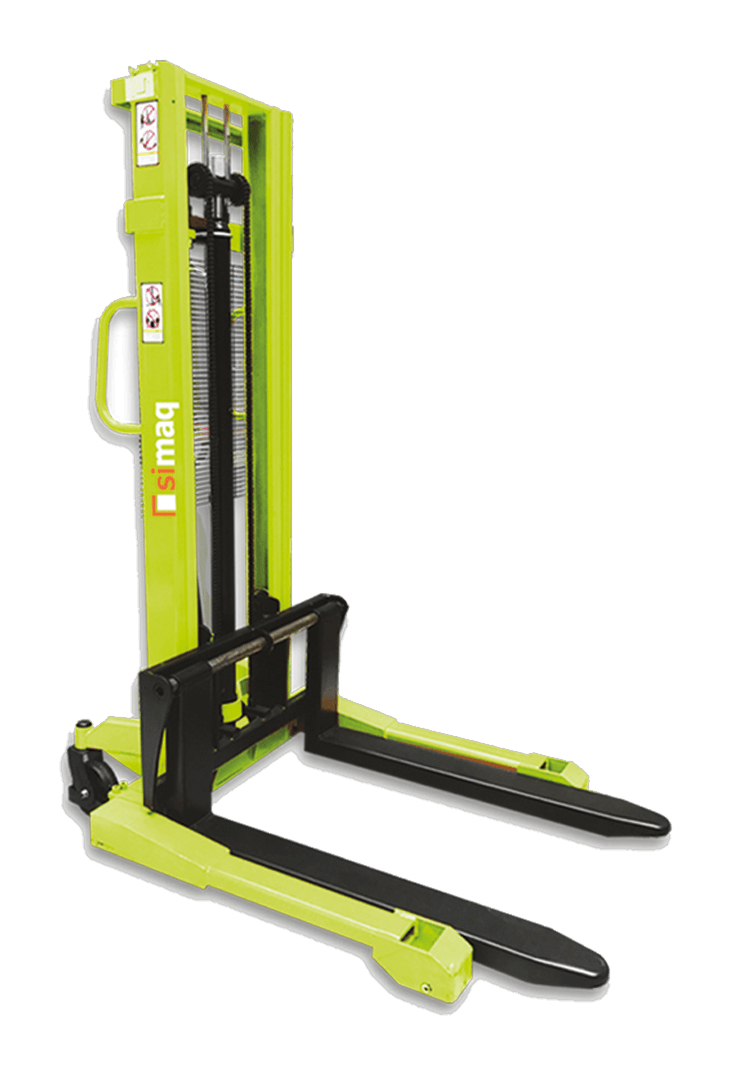

Stacker Manual SIMAQ® PRO

2 códigos de este despiece vienen marcados con ⚠ porque el manual oficial los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.

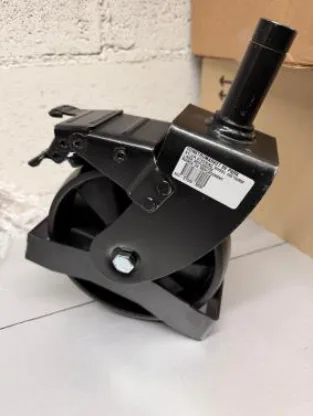

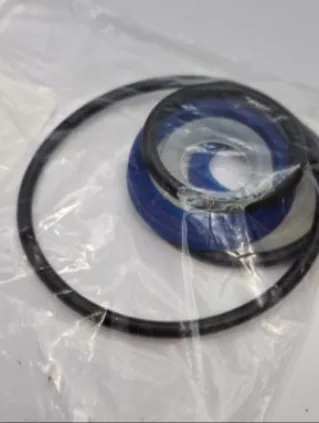

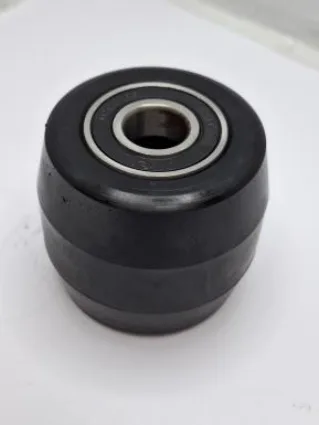

Repuestos SDJIO-S PRO con foto

Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

Manual pág. 8 · ver el manual completo

158 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1-1Placa de cuchilla (Blade Plate)1—Pedir
#1-2Resorte (Spring)1—Pedir
#1-3Pasador 4×32 (Pin 4× 32)1—Pedir
#1-4Rodillo (Roller)1—Pedir
#1-5Pasador 4×20 (Pin 4× 20)1—Pedir
#1-6Pasador 6×32 (Pin 6× 32)1—Pedir
#1-7Pasador 4×20 (Pin 4× 20)1—Pedir
#1-8Pomo de manija (Handle Knob)1—Pedir
#1-9Tubo (Tube)1—Pedir
#1-10Varilla de jale (Pull Pole)1—Pedir
#1-11Cadena (Chain)1—Pedir
#1-12Eje (Shaft)1—Pedir
#1-13Tornillo (Bolt)1—Pedir
#1-14Tuerca M5 (Nut M 5)1—Pedir
#2-1Embolo de bomba 18 (Pump Plunger 18)1—Pedir
#2-2Tapa (Cap)1—Pedir
#2-3Anillo polvo 18 (Dust Ring 18)1—Pedir
#2-4Anillo de sello 18 (Seal Ring 18)1—Pedir
#2-5Resorte (Spring)1—Pedir
#2-6Placa de presion (Press Plate)1—Pedir
#2-7Eje de 3 orificios 20×105 (3-hole Shaft 20× 105)1—Pedir
#2-8Pasador 5×28 (Pin 5× 28)2—Pedir
#2-10Buje 20×23×11.5 (Bush 20×23×11. 5)2—Pedir
#2-11Eje 12×45 (Shaft 12× 45)1—Pedir
#2-12Buje 12×14×20 (Bush 12×14× 20)1—Pedir
#2-13Rodillo 26×14×22 (Roller 26×14× 22)1—Pedir
#2-14Anillo elastico eje 12 (Shaft Spring Ring 12)2—Pedir
#2-15Tuerca M8 (Nut M 8)1—Pedir
#2-16Pedal de pie (Foot Pedal)1—Pedir
#2-17Cubierta de caucho (Rubber Cover)1—Pedir
#2-18Marco de pedal (Pedal Frame)1—Pedir
#2-19Tornillo M8×40 (Bolt M8× 40)1—Pedir
#2-20Buje 20×23×10 (Bush 20×23× 10)2—Pedir
#2-21Arandela de valvula (Valve Washer)1—Pedir
#2-22Valvula (Valve)1—Pedir
#2-24Arandela de sello 10 (Seal Washer 10)2—Pedir
#2-25Tornillo M10×1 (Screw M10× 1)2—Pedir
#2-26Tornillo M16×1.5 (Screw M16×1.5)1—Pedir
#2-27Arandela de sello 16 (Seal Washer 16)1—Pedir
#2-28Resorte de valvula 0.5×4.8×211—Pedir
#2-29Pasador percutor (Strike Pin)1—Pedir
#2-30Valvula M16×1.5 (Valve M16×1.5)1—Pedir
#2-31Anillo O 10.6×1.8 (O Ring 10.6×1.8)1—Pedir
#2-32Bola de acero 7 (Steel Ball 7)1—Pedir
#2-33Eje 8×56 (Shaft 8× 56)1—Pedir
#2-34Anillo elastico axial 8 (Axle Spring Ring 8)2—Pedir
#2-35Bola de acero 5 (Steel Ball 5)1—Pedir
#2-36Asiento de bola (Ball Seat)1—Pedir
#2-37Resorte 2×8×16 (Spring 2×8× 16)1—Pedir
#2-38Tornillo M10×1 (Screw M10× 1)1—Pedir
#2-39Anillo O 6.9×1.8 (O Ring 6.9×1. 8)1—Pedir
#2-40Pasador percutor (Strike Pin)1—Pedir
#2-41Resorte 1.2×10×22 (Spring 1.2×10× 22)1—Pedir
#2-42Arandela de sello 20 (Seal Washer 20)1—Pedir
#2-43Asiento de pasador (Pin Seat)1—Pedir
#2-44Anillo O 8×2.65 (O Ring 8×2. 65)1—Pedir
#2-45Placa de palanca (Lever Plate)1—Pedir
#2-46Tornillo M6×20 (Screw M6× 20)1—Pedir
#2-47Tuerca M6 (Nut M 6)1—Pedir
#2-48Anillo O 7.5×2.65 (O Ring 7.5×2. 65)1—Pedir
#2-49Tornillo M8×1 (Screw M8× 1)1—Pedir
#2-50Embolo 321—Pedir
#2-52Anillo de sello 321—Pedir
#2-53Anillo O 321—Pedir
#2-54Anillo de polvo 321—Pedir
#3-1Tornillo M16×504—Pedir
Bola de acero Φ194—Pedir
Horquillas fijas soldadas1—Pedir
#3-3-1Horquillas ajustables soldadas1—Pedir
Anillo para orificio D724—Pedir
Rodamiento 62074—Pedir
Rueda deslizante 86.54—Pedir
#3-6-1Rueda deslizante 1064—Pedir
Anillo elástico para eje 354—Pedir
#4-1Transporte deslizante1—Pedir
#4-2Tornillo M16×604—Pedir
#4-3Bola de acero Φ19.054—Pedir
#4-4Anillo elástico para orificio 724—Pedir
#4-5Rodamiento 602074—Pedir
#4-6Código a confirmarRueda deslizante 86.54—Pedir
#4-6Código a confirmarRueda deslizante 1064—Pedir
#4-7Anillo elástico para eje 354—Pedir
#4-8Tornillo M6×161—Pedir
#4-9Eje largo en “ L”1—Pedir
#6-1Cubierta antipolvo SBA - 000621—Pedir
#6-2Anillo elástico para eje d251—Pedir
#6-3Rodamiento 601052—Pedir
#6-4Arandela 45×25.5×51—Pedir
#6-5Rodamiento 512051—Pedir
#6-6Arandela 46.5×27×51—Pedir
#6-7Anillo elástico para orificio D471—Pedir
#6-8Marco de rueda1—Pedir
#6-9Perno M12×951—Pedir
#6-10Arandela plana 121—Pedir
#6-11Tuerca M121—Pedir
#6-12Buje 20.5×25×2.52—Pedir
#6-13With bearing1—Pedir
#6-14Rueda de PU Φ180×501—Pedir
#6-15Buje 12×20×551—Pedir
#7-1Eje de rueda de cadena (mástil simple)1—Pedir
#7-2Eje de rueda de cadena (mástil doble)1—Pedir
#7-3Anillo elástico para orificio D622—Pedir
#7-4Rodamiento 62062—Pedir
#7-5Rueda de cadena2—Pedir
#7-6Anillo elástico para eje d302—Pedir
#8-1Tuerca M164—Pedir
#8-2Tirador de cadena M16×1.51—Pedir
#8-3Pasador 2.5×254—Pedir
#8-4Pasador 2×164—Pedir
#8-5Eje Φ52—Pedir
#8-6Cadena LH08461—Pedir
#8-7Tirador de cadena M16×1.51—Pedir
#9-1Tuerca M104—Pedir
#9-2Perno M10×604—Pedir
#9-3Anillo elástico para eje d204—Pedir
#9-4Eje 20×972—Pedir
#9-5Rueda deslizante lateral 43×254—Pedir
#9-6Cubierta de malla 9121—Pedir
#9-7Arandela plana 102—Pedir
#9-8Tuerca M102—Pedir
#9-9Placa de fijación1—Pedir
#9-10Almohadilla de goma1—Pedir
#9-11Arandela plana 102—Pedir
#9-12Tuerca M102—Pedir
#9-13Mástil exterior1—Pedir
#9-14Conjunto de rueda giratoria1—Pedir
#9-15Eje2—Pedir
#9-16Anillo elástico 204—Pedir
#9-17Rodamiento 602044—Pedir
#9-18Ph80x702—Pedir
#9-19Rueda de PU Φ80×702—Pedir
#9-20Tornillo M10×451—Pedir
#9-21Arandela de presión 101—Pedir
#9-22Bloqueador 54×601—Pedir
#9-23Conjunto de rueda de cadena1—Pedir
#9-24Conjunto de cadena2—Pedir
#9-25Bomba1—Pedir
#9-26Conjunto de manija1—Pedir
#9-27Mástil interior1—Pedir
#9-28Rueda deslizante 1064—Pedir
#9-29Bola de acero Φ19.054—Pedir
#9-30Anillo elástico para orificio 724—Pedir
#9-31Rodamiento 62074—Pedir
#9-32Anillo elástico para eje d354—Pedir
#9-33Horquillas ajustables1—Pedir
#9-34Horquillas fijas1—Pedir
#10-1Poste2—Pedir
#10-2Soporte2—Pedir
#10-3Tornillo8—Pedir
#10-4Arandela de presión8—Pedir
#10-5Placa de presión2—Pedir
#10-6Pata2—Pedir
#10-7Buje4—Pedir
#10-8Rodamiento4—Pedir
#10-9Horquillas2—Pedir
#10Anillo elástico para eje4—Pedir
#11Eje2—Pedir
#12Arandela plana8—Pedir
