Despiece oficial SIMAQ
Repuestos PTD1000 PRO

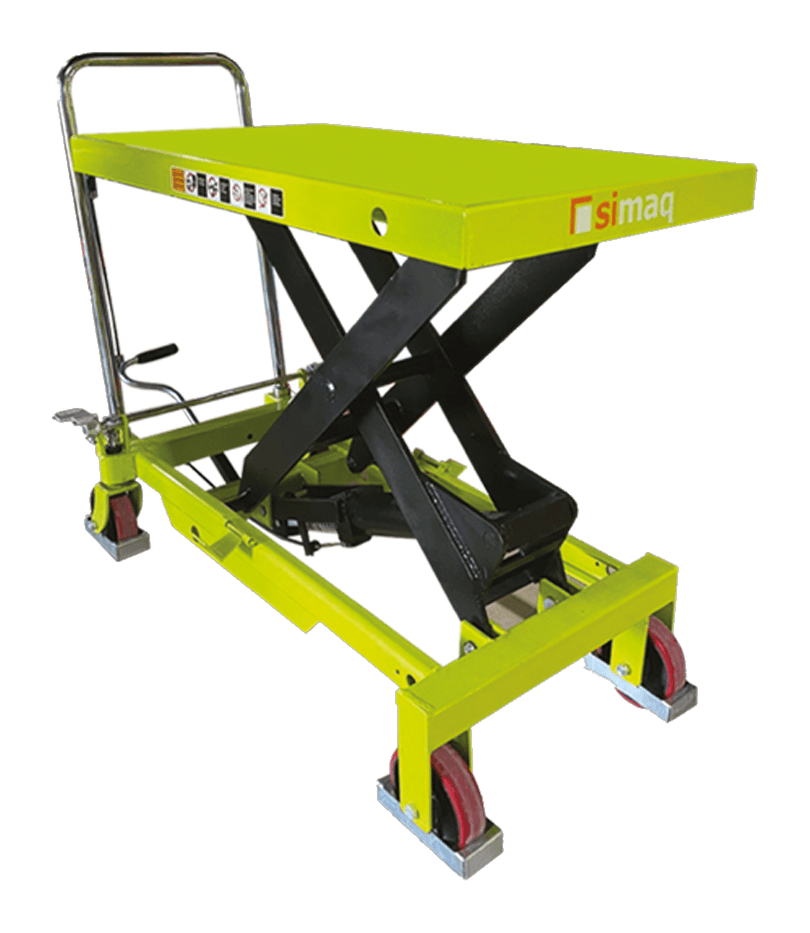

79 partes de la Mesa Elevadora Manual SIMAQ® PRO, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 79
- De desgaste
- 19
- Manual
- PTD1000PROOM-2026-A

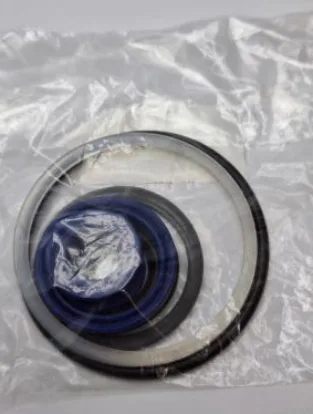

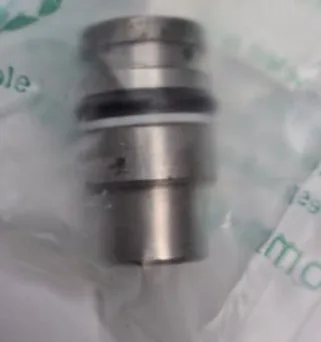

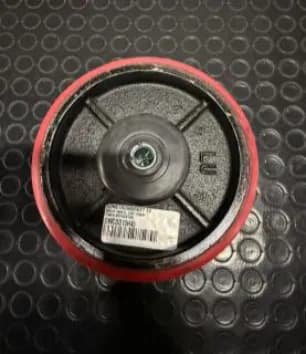

Repuestos PTD1000 PRO con foto
Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
79 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| X910 Tapa para resorte | 1 | — | Pedir | |
| X911 Resorte | 1 | — | Pedir | |
| X912 Núcleo de bomba | 1 | — | Pedir | |
| X913 Anillo antipolvo | 1 | — | Pedir | |
| X914 Anillo de sellado | 1 | — | Pedir | |
| X915 Cilindro de bomba | 1 | — | Pedir | |
| X916 Arandela | 1 | — | Pedir | |
| X917 Arandela de nailon grande | 2 | — | Pedir | |
| X918 Arandela de nailon pequeña | 1 | — | Pedir | |
| X919 Cilindro | 1 | — | Pedir | |
| X920 Anillo de retención para eje | 1 | — | Pedir | |
| X921 Anillo de sellado | 1 | — | Pedir | |
| X922 Pistón | 1 | — | Pedir | |
| X923 O-ring | 1 | — | Pedir | |
| X924 Vástago de pistón | 1 | — | Pedir | |
| X925 Cuerpo | 1 | — | Pedir | |
| X926 Base | 1 | — | Pedir | |
| X927 Tapa de cilindro | 1 | — | Pedir | |
| X928 O-ring | 1 | — | Pedir | |
| X929 Anillo antipolvo | 1 | — | Pedir | |
| X930 Tornillo | 1 | — | Pedir | |
| X931 O-ring | 1 | — | Pedir | |
| X932 Tapa de válvula | 1 | — | Pedir | |
| X933 Válvula | 1 | — | Pedir | |
| X934 Placa de palanca | 1 | — | Pedir | |
| X935 O-ring | 1 | — | Pedir | |
| X936 Arandela | 1 | — | Pedir | |
| X937 Resorte | 1 | — | Pedir | |
| X938 O-ring | 1 | — | Pedir | |
| X939 O-ring | 1 | — | Pedir | |
| X940 Resorte | 1 | — | Pedir | |
| X941 Válvula | 1 | — | Pedir | |
| X942 Válvula | 1 | — | Pedir | |
| X943 Pasador de golpe | 1 | — | Pedir | |
| X944 Base del pasador de golpe | 1 | — | Pedir | |
| X945 Bola | 1 | — | Pedir | |
| X946 Base de resorte | 1 | — | Pedir | |
| X947 Resorte | 1 | — | Pedir | |
| X948 O-ring | 1 | — | Pedir | |
| X949 Tornillo | 1 | — | Pedir | |
| X950 Tuerca | 1 | — | Pedir | |
| X951 Perno | 1 | — | Pedir | |
| X952 Anillo de retención para eje | 1 | — | Pedir | |
| X953 Pasador | 1 | — | Pedir | |
| X954 Bola | 1 | — | Pedir | |
| X955 Bola | 1 | — | Pedir | |
| X956 Resorte | 1 | — | Pedir | |
| X957 Bola | 1 | — | Pedir | |
| X958 Perno | 1 | — | Pedir | |
| D1 Mango | 1 | — | Pedir | |
| D2 Perilla del mango | 1 | — | Pedir | |
| D3 Pasador elástico | 1 | — | Pedir | |
| D4 Cable de freno | 1 | — | Pedir | |
| D5 Tornillo | 2 | — | Pedir | |
| D6 Tuerca | 2 | — | Pedir | |
| D9 Bomba | 1 | — | Pedir | |
| D10 Tuerca | 1 | — | Pedir | |
| D11 Arandela | 1 | — | Pedir | |
| D12 Tornillo de abrazadera | 1 | — | Pedir | |
| D13 Palanca de pie | 1 | — | Pedir | |
| D14 Anillo de retención para eje | 2 | — | Pedir | |
| D15 Eje | 1 | — | Pedir | |
| D16 Buje espaciador corto | 1 | — | Pedir | |
| D17 Buje | 2 | — | Pedir | |
| D18 Buje espaciador largo | 1 | — | Pedir | |
| D19 Chaveta | 2 | — | Pedir | |
| D20 Eslabón | 2 | — | Pedir | |
| D21 Arandela | 2 | — | Pedir | |
| D22 Buje espaciador | 1 | — | Pedir | |
| D23 Pasador | 1 | — | Pedir | |
| D24 Pasador | 1 | — | Pedir | |
| D25 Tornillo | 1 | — | Pedir | |
| D26 Arandela de resorte | 1 | — | Pedir | |
| D27 Arandela | 1 | — | Pedir | |
| D28 Varilla de conexión | 1 | — | Pedir | |
| D29 Tubo de goma | 1 | — | Pedir | |
| D30 Arandela | 2 | — | Pedir | |
| D31 Arandela de resorte | 2 | — | Pedir | |
| D32 Tornillo M12X25 | 2 | — | Pedir |
