Despiece oficial de fábrica

Repuestos SQTHZ 170 PRO

512 partes de la Plataforma Elevadora de Articulación SIMAQ® 170 PRO (13.7 M), con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.

Partes
512
De desgaste
32
Manual
SIMAQ170PROOM-2026-A
Pedir por WhatsAppManual completo (PDF)Ver el equipo

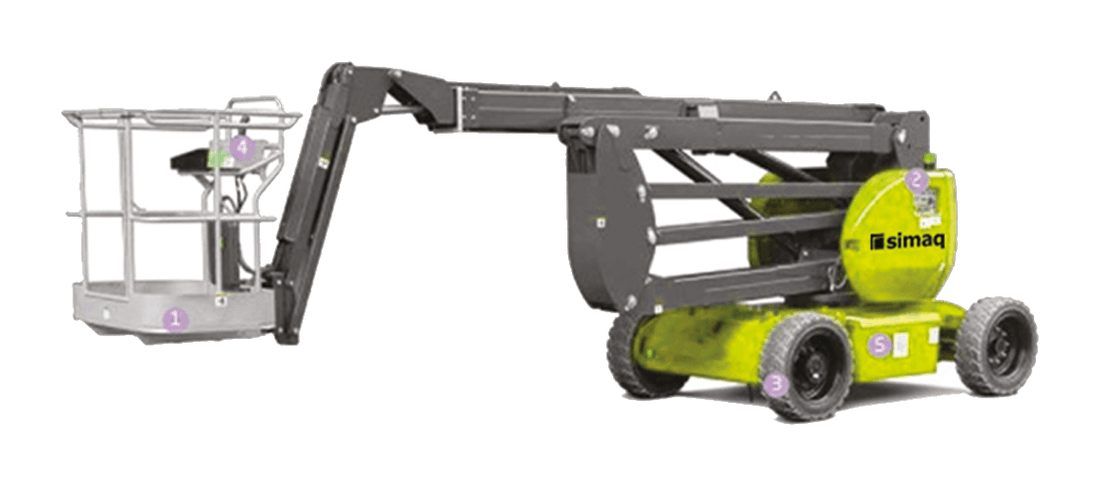

Plataforma Elevadora de Articulación SIMAQ® 170 PRO (13.7 M)

2 códigos de este despiece vienen marcados con ⚠ porque el manual de fábrica los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.

Diagrama de despiece

El número del dibujo es el mismo # de la tabla.

512 partes en el despiece oficial.

Código SIMAQPiezaCant.MedidaPedir
#1Estructura1—Pedir
#2Cubo de rueda completo derecho1—Pedir
#3Cubo de rueda completo izquierdo1—Pedir
#4Pasador de articulación2—Pedir
#5Buje2—Pedir
#6Arandela2—Pedir
#7Tuerca M242—Pedir
#8Tornillo M8×402—Pedir
#9Código a confirmarArandela 84—Pedir
#9Código a confirmarTuerca M82—Pedir
#10Barra de dirección1—Pedir
#11Buje2—Pedir
#12Pasador de articulación1—Pedir
#13Tornillo M8×302—Pedir
#14Arandela 84—Pedir
#15Tuerca M82—Pedir
#16Engrasador recto2—Pedir
#17Pasador de articulación1—Pedir
#18Cubierta de batería2—Pedir
#19Cerradura4—Pedir
#20Tornillo M4×128—Pedir
#21Arandela 48—Pedir
#22Tuerca M48—Pedir
#23Cubierta de motor1—Pedir
#24Tornillo M6×164—Pedir
#24.1Arandela 64—Pedir
#24.2Tuerca M62—Pedir
#25Cubierta1—Pedir
#27Puerta de lodo2—Pedir
#28Tornillo M6×164—Pedir
#29Arandela 6; Arandela 64—Pedir
#31Buje4—Pedir
#32Engrasador recto1—Pedir
#33Carcasa de protección1—Pedir
#34Rodamiento1—Pedir
#35Tuerca de rueda1—Pedir
#36Tornillo6—Pedir
#38Rodamiento1—Pedir
#39Arandela 501—Pedir
#40Tuerca M50×1.51—Pedir
#41Tapón1—Pedir
#42Anillo de retención 951—Pedir
#43Manija2—Pedir
#44Tornillo M6×164—Pedir
#45Arandela 68—Pedir
#46Tuerca M64—Pedir
#47Pasador de articulación1—Pedir
#48Buje1—Pedir
#49Rotador1—Pedir
#50Soporte1—Pedir
#51Cubierta1—Pedir
#1Torreta1—Pedir
#2Husillo1—Pedir
#3Reductor de rotación1—Pedir
#4Tornillo M16×11036—Pedir
#5Arandela 1636—Pedir
#7Contrapeso1—Pedir
#8Tornillo M24×804—Pedir
#9Arandela 244—Pedir
#11Soporte derecho1—Pedir
#12Tornillo M6×164—Pedir
#13Arandela 64—Pedir
#14Tuerca M62—Pedir
#15Tornillo M8×202—Pedir
#16Arandela 82—Pedir
#17Soporte izquierdo1—Pedir
#18Sello2—Pedir
#19Cubierta izquierda1—Pedir
#20Cerradura2—Pedir
#21Tornillo M4×124—Pedir
#22Arandela 44—Pedir
#23Tuerca M44—Pedir
#24Gancho de bloqueo2—Pedir
#25Tornillo M6×164—Pedir
#26Arandela 68—Pedir
#27Tuerca M64—Pedir
#28Soporte de cubierta izquierda1—Pedir
#29Tornillo M8×204—Pedir
#30Arandela 84—Pedir
#31Soporte de cubierta2—Pedir
#32Tornillo M8×304—Pedir
#33Arandela 88—Pedir
#34Tuerca M84—Pedir
#35Bisagra2—Pedir
#36Bisagra2—Pedir
#37Cubierta derecha1—Pedir
#38Soporte de cubierta derecha1—Pedir
#39Conjunto (35)——Pedir
#41Tornillo M6×162—Pedir
#42Arandela 62—Pedir
#44Tornillo M6×2012—Pedir
#45Arandela 612—Pedir
#46Tuerca M612—Pedir
#48Tornillo M6×251—Pedir
#49Arandela 61—Pedir
#50Arandela 61—Pedir
#51Tuerca M61—Pedir
#1Brazo inferior1—Pedir
#2Buje4—Pedir
#3Pasador de articulación2—Pedir
#4Tornillo M8×202—Pedir
#5Arandela 82—Pedir
#6Engrasador recto9—Pedir
#7Varilla1—Pedir
#8Buje4—Pedir
#9Pasador de articulación2—Pedir
#10Tornillo M8×301—Pedir
#11Arandela 82—Pedir
#12Tuerca M81—Pedir
#13Barra de acoplamiento2—Pedir
#14Pasador de articulación——Pedir
#15Tornillo M8×202—Pedir
#16Arandela 82—Pedir
#17Articulación intermedia1—Pedir
#18Pasador de articulación6—Pedir
#19Tornillo M8×301—Pedir
#20Arandela 82—Pedir
#21Tuerca M81—Pedir
#22Guía de brazo1—Pedir
#23Tornillo M6×203—Pedir
#24Barra de acoplamiento——Pedir
#25Pasador de articulación——Pedir
#26Tornillo M8×301—Pedir
#27Arandela 82—Pedir
#28Tuerca M81—Pedir
#29Brazo1—Pedir
#30Buje4—Pedir
#31Pasador de articulación——Pedir
#32Tornillo M8×302—Pedir
#33Arandela 84—Pedir
#34Tuerca M82—Pedir
#35Pasador de articulación——Pedir
#36Calce1—Pedir
#37Cuña1—Pedir
#38Bloque deslizante1—Pedir
#39Tornillo M8×753—Pedir
#40Arandela 83—Pedir
#41Tuerca M83—Pedir
#42Articulación intermedia1—Pedir
#43Pasador de articulación——Pedir
#44Tornillo M8×302—Pedir
#45Arandela 84—Pedir
#46Tuerca M82—Pedir
#47Carcasa de protección1—Pedir
#48Tornillo M6×164—Pedir
#49Arandela 6——Pedir
#50Placa de fijación1—Pedir
#51Tornillo M6×164—Pedir
#52Arandela 6——Pedir
#61Buje8—Pedir
#1Brazo superior1—Pedir
#2Buje 40302—Pedir
#3Pasador de articulación1—Pedir
#4Tornillo M8×301—Pedir
#5Arandela 82—Pedir
#6Tuerca M81—Pedir
#7Engrasador recto3—Pedir
#8Bloque deslizante8—Pedir
#9Calce8—Pedir
#10Inserto16—Pedir
#11Tornillo M12×4016—Pedir
#12Arandela 1216—Pedir
#13Tuerca M1216—Pedir
#14Carcasa de protección1—Pedir
#15Tornillo M6×162—Pedir
#16Arandela 62—Pedir
#17Arandela 62—Pedir
#18Carcasa de protección1—Pedir
#19Tornillo M6×103—Pedir
#20Arandela 62—Pedir
#22Carcasa1—Pedir
#23Tornillo M6×103—Pedir
#24Arandela 63—Pedir
#25Brida de bloqueo2—Pedir
#26Arandela 62—Pedir
#27Tuerca M62—Pedir
#28Cadena completa (20 eslabones)1—Pedir
#29Tapón——Pedir
#30Eslabón——Pedir
#31Tornillo M6×162—Pedir
#32Tornillo M6×162—Pedir
#33Arandela 62—Pedir
#34Tuerca M62—Pedir
#35Telescopio de pluma1—Pedir
#36Bloque deslizante6—Pedir
#37Cuña6—Pedir
#38Guía de manguera1—Pedir
#39Tornillo M8×353—Pedir
#40Arandela 83—Pedir
#41Brida1—Pedir
#42Tornillo M6×404—Pedir
#43Arandela 68—Pedir
#44Tuerca M64—Pedir
#1Articulación con buje1—Pedir
#2Buje2—Pedir
#3Buje4—Pedir
#4Pasador de articulación1—Pedir
#5Arandela 271—Pedir
#6Tuerca circular perforada1—Pedir
#7Tornillo M8×301—Pedir
#8Arandela 82—Pedir
#9Tuerca M81—Pedir
#10Engrasador recto3—Pedir
#11Brazo-canastilla de personal1—Pedir
#12Pasador de articulación2—Pedir
#13Tornillo M8×202—Pedir
#14Arandela 82—Pedir
#15Barra de enlace lado izquierdo1—Pedir
#16Barra de enlace lado derecho1—Pedir
#17Pasador de articulación2—Pedir
#18Tuerca circular perforada2—Pedir
#19Tornillo M8×202—Pedir
#20Arandela 82—Pedir
#21Soporte de rotación de canastilla con buje1—Pedir
#22Buje2—Pedir
#23Buje2—Pedir
#1Canastilla de personal1—Pedir
#2Piso1—Pedir
#3Caja de herramientas1—Pedir
#4Tornillo M6×204—Pedir
#5Arandela 64—Pedir
#6Tuerca M64—Pedir
#7Placa base con buje1—Pedir
#8Tornillo M12×407—Pedir
#9Arandela 122—Pedir
#10Arandela 1210—Pedir
#11Tuerca M125—Pedir
#12Buje1—Pedir
#13Buje1—Pedir
#14Soporte de rotación de canastilla1—Pedir
#15Pasador de articulación1—Pedir
#16Buje1—Pedir
#17Anillo de retención 301—Pedir
#18Engrasador recto4—Pedir
#19Tornillo M8×201—Pedir
#20Arandela 81—Pedir
#21Resorte1—Pedir
#22Espaciador1—Pedir
#23Tornillo M16×1401—Pedir
#25Arandela 161—Pedir
#26Varilla2—Pedir
#27Buje8—Pedir
#28Pasador de articulación1—Pedir
#29Tornillo M8×202—Pedir
#30Arandela 82—Pedir
#31Caja1—Pedir
#32Tornillo M6×254—Pedir
#33Arandela 68—Pedir
#1Tubería izquierda del equipo1—Pedir
#2Toma de interruptor1—Pedir
#3Cable del equipo1—Pedir
#4Tubería derecha del equipo1—Pedir
#5Tuerca M816—Pedir
#6Abrazadera en U8—Pedir
#1Tanque de aceite1—Pedir
#2Conexión1—Pedir
#3Conexión1—Pedir
#4Conexión2—Pedir
#5Conexión (prueba de presión)1—Pedir
#8Motor eléctrico1—Pedir
#9Banco de válvulas1—Pedir
#10Bomba hidráulica1—Pedir
#11Conexión1—Pedir
#12Conexión3—Pedir
#13Manguera1—Pedir
#14Manguera1—Pedir
#15Manguera1—Pedir
#16Filtro hidráulico de retorno (tipo cartucho)1—Pedir
#17Respiradero de aire1—Pedir
#18Tapón1—Pedir
#19Conexión1—Pedir
#1Conexión2—Pedir
#2Manguera2—Pedir
#3Conexión2—Pedir
#1Cilindro de rotación1—Pedir
#2Pasador de articulación1—Pedir
#3Tornillo M8×301—Pedir
#4Arandela 82—Pedir
#5Tuerca M81—Pedir
#6Tuerca M201—Pedir
#9Abrazadera1—Pedir
#11Conexión2—Pedir
#12Manguera2—Pedir
#13Conexión2—Pedir
#14Manguera2—Pedir
#15Conexión2—Pedir
#1Cilindro de brazo pendular1—Pedir
#2Pasador de articulación1—Pedir
#3Tornillo M8×201—Pedir
#4Arandela 81—Pedir
Abrazadera——Pedir
Soporte de manguera——Pedir
Tornillo M6×16——Pedir
Arandela 6——Pedir
Conexión——Pedir
#11Ose 2——Pedir
#12Onnection 2——Pedir
#13Ose 2——Pedir
Conexión——Pedir
#2Cilindro telescópico1—Pedir
#3Pasador de articulación1—Pedir
#4Anillo de retención 302—Pedir
#5Pasador de articulación1—Pedir
#6Tornillo M8×301—Pedir
#7Arandela 82—Pedir
#8Tuerca M81—Pedir
#9Bloque deslizante2—Pedir
#1Cilindro de compensación1—Pedir
#2Pasador de articulación1—Pedir
#3Tornillo M8×301—Pedir
#4Arandela 82—Pedir
#5Tuerca M81—Pedir
#6Pasador de articulación1—Pedir
#7Tornillo M8×301—Pedir
#8Arandela 82—Pedir
#9Tuerca M81—Pedir
#11Pasador de articulación1—Pedir
#1Cilindro de elevación1—Pedir
#2Pasador de articulación1—Pedir
#3Tornillo M8×201—Pedir
#4Arandela 82—Pedir
Arandela 82—Pedir
#5Pasador de articulación1—Pedir
#6Tornillo M8×201—Pedir
#9Cilindro de elevación1—Pedir
#10Pasador de articulación1—Pedir
#11Tornillo M8×301—Pedir
#12Arandela 82—Pedir
#13Tuerca M81—Pedir
#14Pasador de articulación1—Pedir
#15Tornillo M8×301—Pedir
#16Arandela 82—Pedir
#17Tuerca M81—Pedir
#22Abrazadera2—Pedir
#24Conexión6—Pedir
#25Manguera2—Pedir
#26Boquilla1—Pedir
#27Manguera2—Pedir
#1Cilindro de dirección1—Pedir
#2Pasador de articulación1—Pedir
#3Anillo de retención 252—Pedir
#4Conexión4—Pedir
#5Manguera2—Pedir
#1Bomba manual1—Pedir
#2Soporte de bomba manual1—Pedir
#3Tornillo M10×604—Pedir
#4Arandela 108—Pedir
#5Tuerca M104—Pedir
#7Conexión3—Pedir
#8Manguera1—Pedir
#10Manguera1—Pedir
#1Cilindro de dirección1—Pedir
#2Kit de sellos1—Pedir
#3Buje2—Pedir
#4Engrasador recto M8×12—Pedir
#1Cilindro de elevación1—Pedir
#2Kit de sellos1—Pedir
#3Engrasador recto2—Pedir
#4Buje4—Pedir
#5Bloque de válvulas1—Pedir
#6Tornillo M6×354—Pedir
#8Cilindro de elevación1—Pedir
#9Kit de sellos1—Pedir
#10Bloque de válvulas1—Pedir
#11Tornillo M6×354—Pedir
#12Buje4—Pedir
#13Engrasador recto2—Pedir
#1Cilindro de elevación1—Pedir
#2Kit de sellos1—Pedir
#3Bloque de válvulas1—Pedir
#4Tornillo M6×354—Pedir
#6Buje4—Pedir
#7Engrasador recto2—Pedir
#8Cilindro de elevación1—Pedir
#9Kit de sellos1—Pedir
#10Bloque de válvulas1—Pedir
#11Tornillo M6×354—Pedir
#12Buje4—Pedir
#13Engrasador recto2—Pedir
#1Cilindro de compensación1—Pedir
#2Kit de sellos1—Pedir
#3Buje2—Pedir
#4Engrasador recto2—Pedir
#5Cilindro de compensación1—Pedir
#6Kit de sellos1—Pedir
#7Buje2—Pedir
#8Engrasador recto2—Pedir
#1Cilindro telescópico1—Pedir
#2Kit de sellos1—Pedir
#3Bloque de válvulas1—Pedir
#4Tornillo M6×354—Pedir
#6Cilindro telescópico1—Pedir
#7Kit de sellos1—Pedir
#8Bloque de válvulas1—Pedir
#9Tornillo M6×354—Pedir
#1Cilindro de inclinación1—Pedir
#2Kit de sellos1—Pedir
#3Bloque de válvulas1—Pedir
#4Tornillo M6×354—Pedir
#5Buje2—Pedir
#6Engrasador recto2—Pedir
#1Cilindro de brazo pendular1—Pedir
#2Kit de sellos1—Pedir
#3Buje4—Pedir
#4Engrasador recto2—Pedir
#5Tornillo M6×354—Pedir
#6Bloque de válvulas1—Pedir
#1Cilindro de rotación1—Pedir
#2Kit de sellos1—Pedir
#3Bloque de válvulas1—Pedir
#4Tornillo4—Pedir
#1Consola de control completa (canastilla)1—Pedir
#2Interruptor (estabilizador) con arnés de cableado1—Pedir
#3Arnés de cableado1—Pedir
#4Arnés de cableado1—Pedir
#5Detector del sistema de nivelación1—Pedir
#6Luz de advertencia1—Pedir
#7Consola de control completa (suelo)1—Pedir
#8Interruptor con arnés de cableado4—Pedir
#9Arnés de cableado1—Pedir
Arnés de cableado1—Pedir
Bocina 121—Pedir
Arnés principal de cables1—Pedir
#1Cable (+1—Pedir
#2Cable (switch1—Pedir
#3Cable （B+1—Pedir
#4Cable （B+1—Pedir
#5Cable （BAT1—Pedir
#6Cable (B1—Pedir
#7Cable (B1—Pedir
#8Cable （U1—Pedir
#9Cable (V1—Pedir
#10Cable （W1—Pedir
#11Cable （U1—Pedir
#12Cable （V1—Pedir
#13Cable （W1—Pedir
#14Cable （U1—Pedir
#15Cable （V1—Pedir
#16Cable （W1—Pedir
#17Cable (B+1—Pedir
#18Cable (Drive harness assembl1—Pedir
#19Batería2—Pedir
#20Controlador3—Pedir
#21Cargador de batería1—Pedir
#22Motor de la bomba1—Pedir
#23Motor de tracción2—Pedir
#24Interruptor de potencia1—Pedir
#25Convertidor DC1—Pedir
#26Conjunto de potenciómetro1—Pedir
#1Controlador de traslación (izquierdo)1—Pedir
#2Controlador de traslación (derecho)1—Pedir
#3Controlador de bomba1—Pedir
#4Convertidor DC1—Pedir
#5Consola de control completa (canastilla)1—Pedir
#6Interruptor (estabilizador) con arnés de cableado1—Pedir
#7Correa antiestática1—Pedir
#8Motor de tracción2—Pedir
#9Circuito completo de interruptores1—Pedir
#10Batería2—Pedir
#12Conjunto de potenciómetro1—Pedir
#13Cargador de batería1—Pedir
#14Consola de control completa (suelo)1—Pedir
#15Detector del sistema de nivelación1—Pedir
#16Interruptor con arnés de cableado2—Pedir
#17Bocina1—Pedir
Consola de control completa (suelo)——Pedir
#2Etiqueta1—Pedir
#3Pantalla1—Pedir
#4Botón1—Pedir
#5Interruptor de cambio7—Pedir
#6Interruptor1—Pedir
#7Interruptor de llave1—Pedir
#8Interruptor de emergencia1—Pedir
#9Módulo de aislamiento1—Pedir
#10Zumbador1—Pedir
#11Bisagra2—Pedir
#12Cerradura2—Pedir
#13Relé7—Pedir
#14Módulo1—Pedir
#1Consola de control completa (canastilla)——Pedir
#2Etiqueta1—Pedir
#3Joystick1—Pedir
#4Interruptor de emergencia1—Pedir
#5Botón1—Pedir
#6Interruptor de cambio1—Pedir
#7Interruptor de cambio7—Pedir
#8Indicador2—Pedir
#9Indicador——Pedir
#10Cerradura——Pedir
#11Zumbador——Pedir
#12Bisagra——Pedir
#13Controlador de canastilla——Pedir
#14Protector——Pedir
#15Protector——Pedir
#1Adhesivo2—Pedir
#2Adhesivo2—Pedir
#3Adhesivo1—Pedir
#5Adhesivo4—Pedir
#6Adhesivo1—Pedir
#7Adhesivo1—Pedir
#8Adhesivo2—Pedir
#9Adhesivo2—Pedir
#10Dhesive 2——Pedir
#11Dhesive 1——Pedir
#12Dhesive 1——Pedir
#13Dhesive 1——Pedir
#14Dhesive 1——Pedir
#15Dhesive 1——Pedir
#16Dhesive 4——Pedir
#17Dhesive 4——Pedir
#18Dhesive 2——Pedir
#19Dhesive 1——Pedir

Despieces de la misma familia

Categoría: Movimiento de Carga · Todos los despieces

WhatsAppCotizar
