Despiece oficial SIMAQ
Repuestos SQ30T685PM

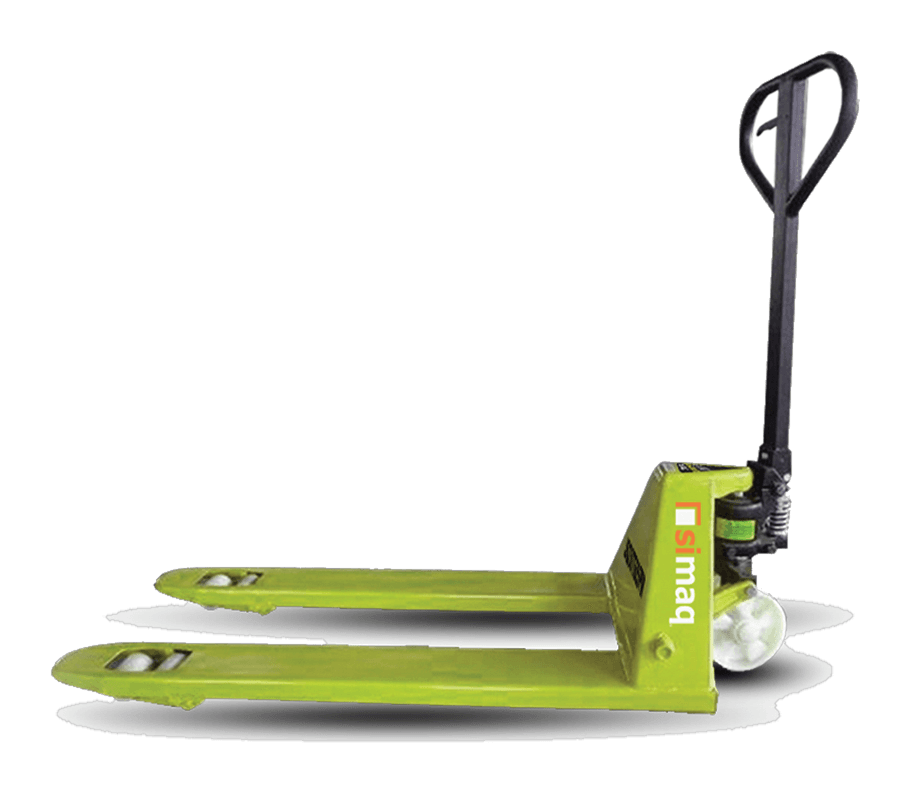

99 partes de la Pallet 3.0 Toneladas, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 99
- De desgaste
- 17
- Manual
- SQ30685PMTOM-2026-A
Repuestos SQ30T685PM con foto
Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
99 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| C1 Conjunto de manija | 1 | — | Pedir | |
| C2 Eje de rueda | 1 | — | Pedir | |
| C3 Perno | 1 | — | Pedir | |
| C4 Tuerca de seguridad | 1 | — | Pedir | |
| C5 Rodamiento | 1 | — | Pedir | |
| C6 Asiento de soporte | 1 | — | Pedir | |
| C7 Arandela de presión | 1 | — | Pedir | |
| C8 Pasador elástico | 1 | — | Pedir | |
| C9 Rueda grande | 2 | — | Pedir | |
| C10 Rodamiento 6204 | 2 | — | Pedir | |
| C11 Arandela | 2 | — | Pedir | |
| C12 Arillo de retención (circlip) | 2 | — | Pedir | |
| C13 Anillo antipolvo | 2 | — | Pedir | |
| C14 Pasador | 2 | — | Pedir | |
| C15 Arillo de retención (circlip) | 2 | — | Pedir | |
| C16 Cabeza de conexión | 2 | — | Pedir | |
| C17 Eje de pasador | 2 | — | Pedir | |
| C18 Barra de conexión | 2 | — | Pedir | |
| C19 Eje largo | 2 | — | Pedir | |
| C20 Arillo de retención para orificio | 2 | — | Pedir | |
| C21 Pasador elástico | 2 | — | Pedir | |
| C22 Eje de barra de conexión | 2 | — | Pedir | |
| C23 Marco de rueda | 2 | — | Pedir | |
| C24 Arandela | 4 | — | Pedir | |
| C25 Eje | 2 | — | Pedir | |
| C26 Pasador elástico | 4 | — | Pedir | |
| C27 Pasador elástico | 8 | — | Pedir | |
| C28 Placa de conexión | 4 | — | Pedir | |
| C29 Eje de rodillo | 4 | — | Pedir | |
| C30 Rodamiento 6204 | 8 | — | Pedir | |
| C31 Rodillo de horquilla | 4 | — | Pedir | |
| C32 Pasador elástico | 2 | — | Pedir | |
| C33 Eje de rodillo | 2 | — | Pedir | |
| C34 Arandela | 4 | — | Pedir | |
| C35 Rodamiento 6204 | 4 | — | Pedir | |
| C36 Rodillo de horquilla (simple) | 2 | — | Pedir | |
| C37 Marco del montacargas | 1 | — | Pedir | |
| C38 Perno | 2 | — | Pedir | |
| C39 Brazo oscilante | 1 | — | Pedir | |
| C40 Bomba hidráulica | 1 | — | Pedir | |
| C41 Pasador elástico | 1 | — | Pedir | |
| A (single) | 1 | — | Pedir | |
| B (double) | 1 | — | Pedir | |
| C51 Pasador elástico | 2 | — | Pedir | |
| C52 Resorte | 1 | — | Pedir | |
| C53 Placa de resorte | 1 | — | Pedir | |
| C54 Rodillo | 1 | — | Pedir | |
| C55 Pasador elástico | 1 | — | Pedir | |
| C56 Pasador elástico | 1 | — | Pedir | |
| C57 Pasador elástico | 1 | — | Pedir | |
| Manija | — | — | Pedir | |
| Racción | — | — | Pedir | |
| In 1 | — | — | Pedir | |
| Juste | — | — | Pedir | |
| Seguridad | — | — | Pedir | |
| E la manija | — | — | Pedir | |
| C64 Eje | — | — | Pedir | |
| Ástico | — | — | Pedir | |
| Resión | — | — | Pedir | |
| Buje/Bushing 1 | — | — | Pedir | |
| Buje/Bushing 1 | — | — | Pedir | |
| Ástico | — | — | Pedir | |
| C70 Eje | — | — | Pedir | |
| Ado | — | — | Pedir | |
| Asher 1 | — | — | Pedir | |
| Ring 1 | — | — | Pedir | |
| Válvula | — | — | Pedir | |
| De válvula | — | — | Pedir | |
| Ero | — | — | Pedir | |
| C77 Bomba | — | — | Pedir | |
| Ero | — | — | Pedir | |
| C79 Asiento de bola de acero | — | — | Pedir | |
| Ring 1 | — | — | Pedir | |
| E ajuste | — | — | Pedir | |
| Asher 1 | — | — | Pedir | |
| C83 Tapón de sello roscado | — | — | Pedir | |
| Ring 1 | — | — | Pedir | |
| Rcutor | — | — | Pedir | |
| Ring 1 | — | — | Pedir | |
| Asher 1 | — | — | Pedir | |
| C88 Camisa del pasador percutor | — | — | Pedir | |
| Juste | — | — | Pedir | |
| Crew 1 | — | — | Pedir | |
| Alanca | — | — | Pedir | |
| Ástico | — | — | Pedir | |
| Asher 1 | — | — | Pedir | |
| C94 Perno | — | — | Pedir | |
| C95 Anillo de sello tipo “U” | — | — | Pedir | |
| C96 Anillo de sello tipo “O” | — | — | Pedir | |
| Ilindro | — | — | Pedir | |
| C98 Anillo de sello tipo “O” | — | — | Pedir | |
| Tipolvo | — | — | Pedir | |
| Ug 1 | — | — | Pedir | |
| Acero | — | — | Pedir | |
| Queño | — | — | Pedir | |
| C103 Ranura de resorte | — | — | Pedir | |
| Cto | — | — | Pedir | |
| Ntipolvo | — | — | Pedir | |
| C106 Anillo de sello tipo “U” | — | — | Pedir |
