Despiece oficial SIMAQ
Repuestos SQ25T685PM

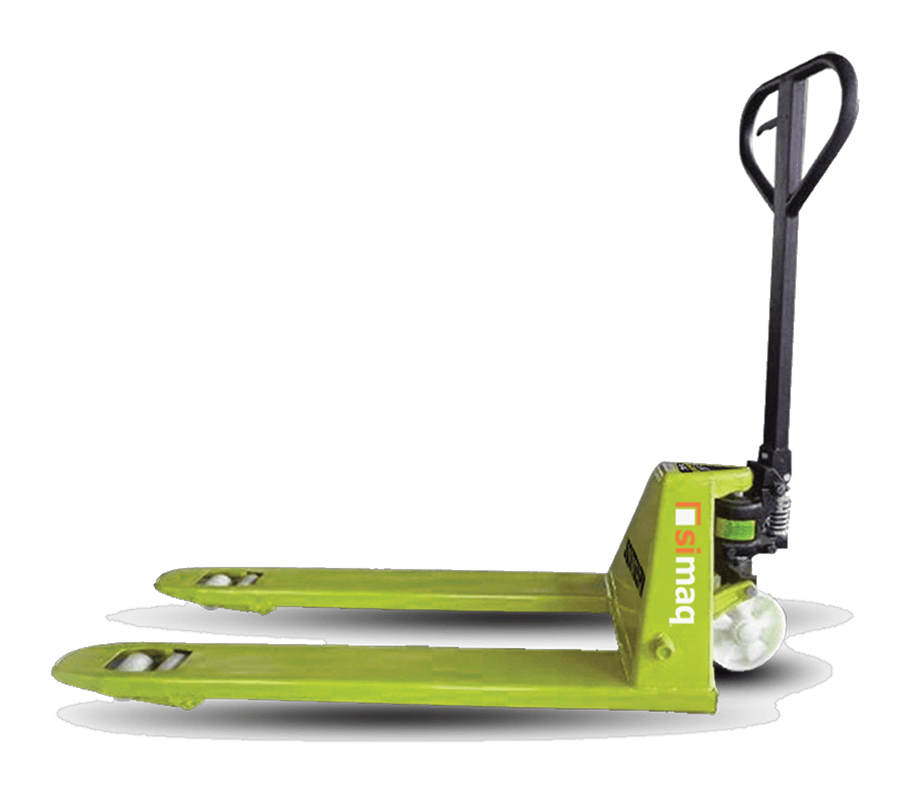

99 partes de la Pallet 2.5 Toneladas, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 99
- De desgaste
- 22
- Manual
- SQ25T2.5TOM-2026-A
Repuestos SQ25T685PM con foto

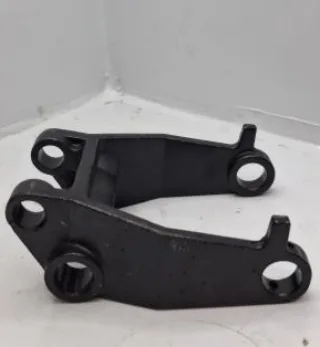

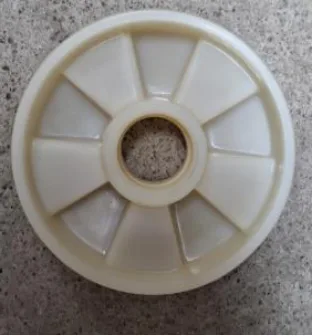

Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
99 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| C1 Conjunto de manija | 1 | — | Pedir | |
| C2 Eje de rueda | 1 | — | Pedir | |
| C3 Perno | 1 | — | Pedir | |
| C4 Tuerca de seguridad | 1 | — | Pedir | |
| C5 Rodamiento | 1 | — | Pedir | |
| C6 Asiento de soporte | 1 | — | Pedir | |
| C7 Arandela de presión | 1 | — | Pedir | |
| C8 Pasador elástico | 1 | — | Pedir | |
| C9 Rueda grande | 2 | — | Pedir | |

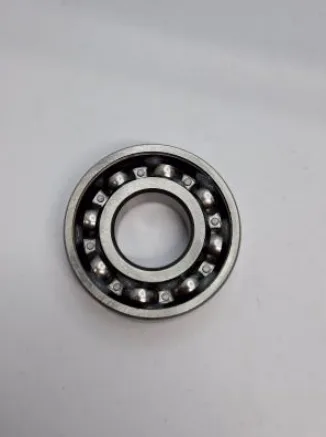

| C10 Rodamiento 6204 | 2 | — | Pedir | |
| C11 Arandela | 2 | — | Pedir | |
| C12 Arillo de retención (circlip) | 2 | — | Pedir | |
| C13 Anillo antipolvo | 2 | — | Pedir | |
| C14 Pasador | 2 | — | Pedir | |
| C15 Arillo de retención (circlip) | 2 | — | Pedir | |
| C16 Cabeza de conexión | 2 | — | Pedir | |
| C17 Eje de pasador | 2 | — | Pedir | |
| C18 Barra de conexión | 2 | — | Pedir | |
| C19 Eje largo | 2 | — | Pedir | |
| C20 Arillo de retención para orificio | 2 | — | Pedir | |
| C21 Pasador elástico | 2 | — | Pedir | |
| C22 Eje de barra de conexión | 2 | — | Pedir | |
| C23 Marco de rueda | 2 | — | Pedir | |
| C24 Arandela | 4 | — | Pedir | |
| C25 Eje | 2 | — | Pedir | |
| C26 Pasador elástico | 4 | — | Pedir | |
| C27 Pasador elástico | 8 | — | Pedir | |
| C28 Placa de conexión | 4 | — | Pedir | |
| C29 Eje de rodillo | 4 | — | Pedir | |
| C30 Rodamiento 6204 | 8 | — | Pedir | |
| C31 Rodillo de horquilla | 4 | — | Pedir | |
| C32 Pasador elástico | 2 | — | Pedir | |
| C33 Eje de rodillo | 2 | — | Pedir | |
| C34 Arandela | 4 | — | Pedir | |
| C35 Rodamiento 6204 | 4 | — | Pedir | |
| C36 Rodillo de horquilla (simple) | 2 | — | Pedir | |
| C37 Marco del montacargas | 1 | — | Pedir | |
| C38 Perno | 2 | — | Pedir | |
| C39 Brazo oscilante | 1 | — | Pedir | |
| C40 Bomba hidráulica | 1 | — | Pedir | |
| C41 Pasador elástico | 1 | — | Pedir | |
| A Conjunto de rodillo de horquilla (simple) | 1 | — | Pedir | |
| B Conjunto de rodillo de horquilla (doble) | 1 | — | Pedir | |
| C51 Pasador elástico | 2 | — | Pedir | |
| C52 Resorte | 1 | — | Pedir | |
| C53 Placa de resorte | 1 | — | Pedir | |
| C54 Rodillo | 1 | — | Pedir | |
| C55 Pasador elástico | 1 | — | Pedir | |
| C56 Pasador elástico | 1 | — | Pedir | |
| C57 Pasador elástico | 1 | — | Pedir | |
| C58 Tubo de la manija | 1 | — | Pedir | |
| C59 Barra de tracción | 1 | — | Pedir | |
| C60 Cadena | 1 | — | Pedir | |
| C61 Perno de ajuste | 1 | — | Pedir | |
| C62 Tuerca de seguridad | 1 | — | Pedir | |
| C63 Cubierta de la manija | 1 | — | Pedir | |
| C64 Eje | 1 | — | Pedir | |
| C65 Pasador elástico | 1 | — | Pedir | |
| C66 Rueda de presión | 1 | — | Pedir | |
| C67 Casquillo | 1 | — | Pedir | |
| C68 Casquillo | 1 | — | Pedir | |
| C69 Pasador elástico | 1 | — | Pedir | |
| C70 Eje | 1 | — | Pedir | |
| C71 Tapón roscado | 1 | — | Pedir | |
| C72 Arandela | 1 | — | Pedir | |
| C73 Resorte | 1 | — | Pedir | |
| C74 Carrete de válvula | 1 | — | Pedir | |
| C75 Casquillo de válvula | 1 | — | Pedir | |
| C76 Bola de acero | 1 | — | Pedir | |
| C77 Bomba | 1 | — | Pedir | |
| C78 Bola de acero | 1 | — | Pedir | |
| C79 Asiento de bola de acero | 1 | — | Pedir | |
| C80 Resorte | 1 | — | Pedir | |
| C81 Tornillo de ajuste | 1 | — | Pedir | |
| C82 Arandela | 1 | — | Pedir | |
| C83 Tapón de sello roscado | 1 | — | Pedir | |
| C84 Resorte | 1 | — | Pedir | |
| C85 Pasador percutor | 1 | — | Pedir | |
| C86 O-ring | 1 | — | Pedir | |
| C87 Arandela | 1 | — | Pedir | |
| C88 Camisa del pasador percutor | 1 | — | Pedir | |
| C89 Perno de ajuste | 1 | — | Pedir | |
| C90 Tornillo | 1 | — | Pedir | |
| C91 Placa de palanca | 1 | — | Pedir | |
| C92 Pasador elástico | 1 | — | Pedir | |
| C93 Arandela | 1 | — | Pedir | |
| C94 Perno | 1 | — | Pedir | |
| C95 Anillo de sello tipo “ U” | 1 | — | Pedir | |
| C96 Anillo de sello tipo “ O” | 1 | — | Pedir | |
| C97 Tapa del cilindro | 1 | — | Pedir | |
| C98 Anillo de sello tipo “ O” | 1 | — | Pedir | |
| C99 Anillo antipolvo | 1 | — | Pedir | |
| C100 Tapón | 1 | — | Pedir | |
| C101 Bola de acero | 1 | — | Pedir | |
| C102 Tapón pequeño | 1 | — | Pedir | |
| C103 Ranura de resorte | 1 | — | Pedir | |
| C104 Taqué recto | 1 | — | Pedir | |
| C105 Anillo antipolvo | 1 | — | Pedir | |
| C106 Anillo de sello tipo “ U” | 1 | — | Pedir |
