Despiece oficial de fábrica
Repuestos SQ20T550PM

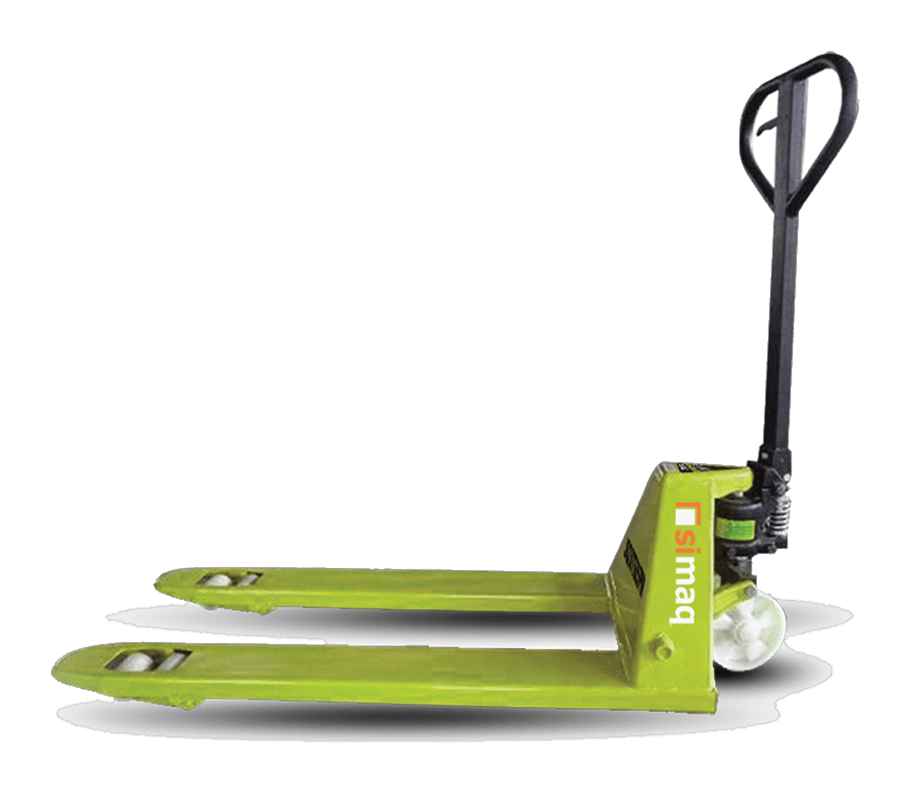

99 partes de la Pallet 2.0 Toneladas, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 99
- De desgaste
- 22
- Manual
- SQ20T550PMOM-2026-A
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
99 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| Conjunto de manija | 1 | — | Pedir | |
| Eje de rueda | 1 | — | Pedir | |
| Perno | 1 | — | Pedir | |
| Tuerca de seguridad | 1 | — | Pedir | |
| Rodamiento | 1 | — | Pedir | |
| Asiento de soporte | 1 | — | Pedir | |
| Arandela de presión | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |

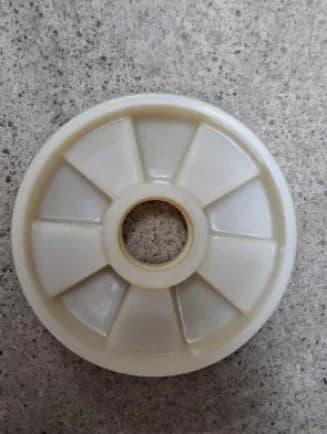

| Rueda grande | 2 | — | Pedir | |
| Rodamiento 6204 | 2 | — | Pedir | |
| Arandela | 2 | — | Pedir | |
| Arillo de retención (circlip) | 2 | — | Pedir | |
| Anillo antipolvo | 2 | — | Pedir | |
| Pasador | 2 | — | Pedir | |
| Arillo de retención (circlip) | 2 | — | Pedir | |
| Cabeza de conexión | 2 | — | Pedir | |
| Eje de pasador | 2 | — | Pedir | |
| Barra de conexión | 2 | — | Pedir | |
| Eje largo | 2 | — | Pedir | |
| Arillo de retención para orificio | 2 | — | Pedir | |
| Pasador elástico | 2 | — | Pedir | |
| Eje de barra de conexión | 2 | — | Pedir | |
| Marco de rueda | 2 | — | Pedir | |
| Arandela | 4 | — | Pedir | |
| Eje | 2 | — | Pedir | |
| Pasador elástico | 4 | — | Pedir | |
| Pasador elástico | 8 | — | Pedir | |
| Placa de conexión | 4 | — | Pedir | |
| Eje de rodillo | 4 | — | Pedir | |
| Rodamiento 6204 | 8 | — | Pedir | |
| Rodillo de horquilla | 4 | — | Pedir | |
| Pasador elástico | 2 | — | Pedir | |
| Eje de rodillo | 2 | — | Pedir | |
| Arandela | 4 | — | Pedir | |
| Rodamiento 6204 | 4 | — | Pedir | |
| Rodillo de horquilla (simple) | 2 | — | Pedir | |
| Marco del montacargas | 1 | — | Pedir | |
| Perno | 2 | — | Pedir | |
| Brazo oscilante | 1 | — | Pedir | |
| Bomba hidráulica | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Conjunto de rodillo de horquilla (simple) | 1 | — | Pedir | |
| Conjunto de rodillo de horquilla (doble) | 1 | — | Pedir | |
| Pasador elástico | 2 | — | Pedir | |
| Resorte | 1 | — | Pedir | |
| Placa de resorte | 1 | — | Pedir | |
| Rodillo | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Tubo de la manija | 1 | — | Pedir | |
| Barra de tracción | 1 | — | Pedir | |
| Cadena | 1 | — | Pedir | |
| Perno de ajuste | 1 | — | Pedir | |
| Tuerca de seguridad | 1 | — | Pedir | |
| Cubierta de la manija | 1 | — | Pedir | |
| Eje | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Rueda de presión | 1 | — | Pedir | |
| Casquillo | 1 | — | Pedir | |
| Casquillo | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Eje | 1 | — | Pedir | |
| Tapón roscado | 1 | — | Pedir | |
| Arandela | 1 | — | Pedir | |
| Resorte | 1 | — | Pedir | |
| Carrete de válvula | 1 | — | Pedir | |
| Casquillo de válvula | 1 | — | Pedir | |
| Bola de acero | 1 | — | Pedir | |
| Bomba | 1 | — | Pedir | |
| Bola de acero | 1 | — | Pedir | |
| Asiento de bola de acero | 1 | — | Pedir | |
| Resorte | 1 | — | Pedir | |
| Tornillo de ajuste | 1 | — | Pedir | |
| Arandela | 1 | — | Pedir | |
| Tapón de sello roscado | 1 | — | Pedir | |
| Resorte | 1 | — | Pedir | |
| Pasador percutor | 1 | — | Pedir | |
| O-ring | 1 | — | Pedir | |
| Arandela | 1 | — | Pedir | |
| Camisa del pasador percutor | 1 | — | Pedir | |
| Perno de ajuste | 1 | — | Pedir | |
| Tornillo | 1 | — | Pedir | |
| Placa de palanca | 1 | — | Pedir | |
| Pasador elástico | 1 | — | Pedir | |
| Arandela | 1 | — | Pedir | |
| Perno | 1 | — | Pedir | |
| Anillo de sello tipo “U” | 1 | — | Pedir | |
| Anillo de sello tipo “O” | 1 | — | Pedir | |
| Tapa del cilindro | 1 | — | Pedir | |
| Anillo de sello tipo “O” | 1 | — | Pedir | |
| Anillo antipolvo | 1 | — | Pedir | |
| Tapón | 1 | — | Pedir | |
| Bola de acero | 1 | — | Pedir | |
| Tapón pequeño | 1 | — | Pedir | |
| Ranura de resorte | 1 | — | Pedir | |
| Taqué recto | 1 | — | Pedir | |
| Anillo antipolvo | 1 | — | Pedir | |
| Anillo de sello tipo “U” | 1 | — | Pedir |
