Despiece oficial de fábrica
Repuestos SQREVE-365LTS

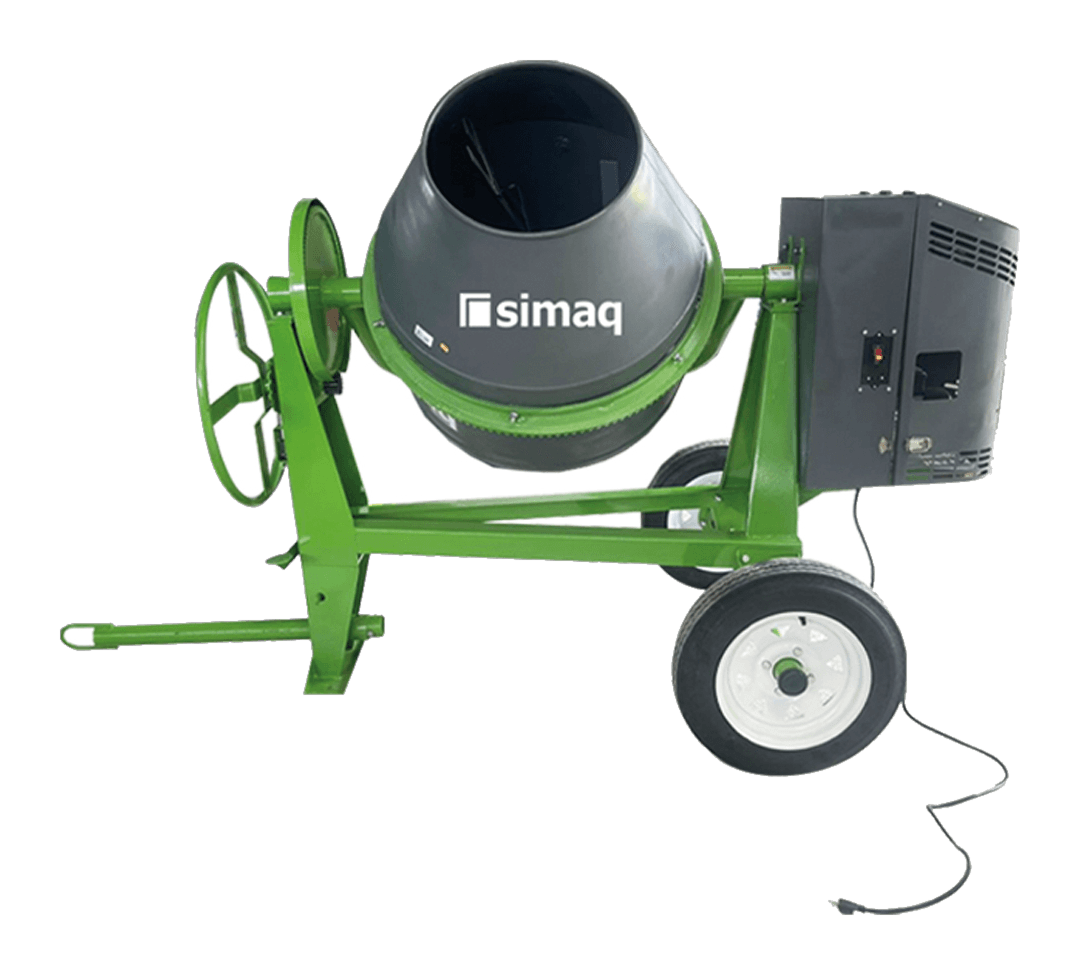

70 partes de la Concretera eléctrica 1.5 sacos SQREVE-365LTS, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 70
- De desgaste
- 8
- Manual
- SQREVE365LTSOM-2026-A
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
70 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| #1 | Asador cilíndrico elástico 5x60 | 1 | — | Pedir |
| #2 | Eje de engranaje cónico pequeño | 1 | — | Pedir |
| #3 | Corona dentada de 800 mm | 1 | — | Pedir |
| #4 | Perno M12x40 | 6 | — | Pedir |
| #5 | Rodamiento rígido de bolas 6206 | 2 | — | Pedir |
| #6 | Eje con anillo de retención elástico 30 | 1 | — | Pedir |
| #7 | Chaveta paralela A8x30 | 2 | — | Pedir |
| #8 | Arandela plana 13x37x3 | 12 | — | Pedir |
| #9 | Perno M10x25 | 6 | — | Pedir |
| #10 | Patas de cubierta interior | 2 | — | Pedir |
| #11 | Arandela 12 | 4 | — | Pedir |
| #12 | Ejes de bisagra | 3 | — | Pedir |
| #13 | Arandelas de bisagra | 3 | — | Pedir |
| #14 | Pasador de chaveta 1.6x18 | 3 | — | Pedir |
| #15 | Polea grande | 1 | — | Pedir |
| #16 | Arandela de rueda grande | 1 | — | Pedir |
| #17 | Cubierta del motor | 1 | — | Pedir |
| #18 | Perno M8x16 | 1 | — | Pedir |
| #20 | Conjunto de motor e interruptor | 1 | — | Pedir |
| #21 | Tuerca autofrenante M6 | 5 | — | Pedir |
| Tornillo prisionero de punta plana hexagonal M8x10 | 1 | — | Pedir | |
| #23 | Polea pequeña | 1 | — | Pedir |
| #24 | Correa en V A1400 | 2 | — | Pedir |
| #25 | Cubierta interior del motor | 1 | — | Pedir |
| #26 | Perno M8x30 | 4 | — | Pedir |
| #27 | Guardapolvo | 2 | — | Pedir |
| #28 | Tuerca autofrenante M12 | 24 | — | Pedir |
| #29 | Tuerca M8 | 4 | — | Pedir |
| #30 | Arandela plana 8 | 4 | — | Pedir |
| #31 | Arandela 8 | 5 | — | Pedir |
| #32 | Conjunto soldado de placa soporte del motor | 1 | — | Pedir |
| #33 | Rodamiento rígido de bolas 6205 - 2RS | 4 | — | Pedir |
| #34 | Cubo de rueda (tipo soldado) | 2 | — | Pedir |
| #35 | Retén de aceite 32x52x10 | 2 | — | Pedir |
| #36 | Arandela plana 10 | 6 | — | Pedir |
| Tuerca autofrenante M10 | 8 | — | Pedir | |
| Perno M10x20 | 4 | — | Pedir | |
| Conjunto soldado del eje de soporte | 1 | — | Pedir | |
| Arandela plana 12 | 4 | — | Pedir | |
| Perno M12x30 | 20 | — | Pedir | |
| Eje con anillo de retención elástico 25 | 2 | — | Pedir | |
| Perno M12x90 | 1 | — | Pedir | |
| Conjunto de rueda neumática 4.80 - 12 | 2 | — | Pedir | |
| Conjunto soldado del eje de tracción | 1 | — | Pedir | |
| Biela de conexión del pedal | 1 | — | Pedir | |
| Conjunto soldado del eje del mecanismo de freno | 1 | — | Pedir | |
| Conjunto soldado del pedal | 1 | — | Pedir | |
| Pasadores de chaveta | 1 | — | Pedir | |
| Tuerca autofrenante M8 | 1 | — | Pedir | |
| Eje de bloqueo | 1 | — | Pedir | |
| Perno M6x30 | 1 | — | Pedir | |
| Resorte 2.5x10x20 | 1 | — | Pedir | |
| Perno M6x25 | 1 | — | Pedir | |
| Conjunto soldado de volante manual circular | 1 | — | Pedir | |
| Perno M8x25 | 1 | — | Pedir | |
| Buje de nylon tipo 800 | 2 | — | Pedir | |
| Perno M16x40 | 1 | — | Pedir | |
| Conjunto soldado del soporte giratorio | 2 | — | Pedir | |
| Copa de lubricación M8x1 | 2 | — | Pedir | |
| Tornillo de cabeza redonda con ranura en cruz M5x12 | 4 | — | Pedir | |
| Placa de fijación de la cubierta del engranaje | 2 | — | Pedir | |
| Conjunto soldado del protector de la corona dentada | 1 | — | Pedir | |
| Prensaestopa del eje del tambor | 1 | — | Pedir | |
| Conjunto soldado de soporte en codo | 1 | — | Pedir | |
| Engranaje cónico pequeño | 1 | — | Pedir | |
| Rodamiento de rodillos cónicos 32208 | 2 | — | Pedir | |
| Conjunto soldado del tambor | 1 | — | Pedir | |
| Pasador cilíndrico elástico 8x60 | 1 | — | Pedir | |
| Roseta de fijación (Fang Rosse) * | 1 | — | Pedir | |
| Eje soporte de giro del tambor | 1 | — | Pedir |
