Despiece oficial de fábrica
Repuestos SQRVA1.2SET

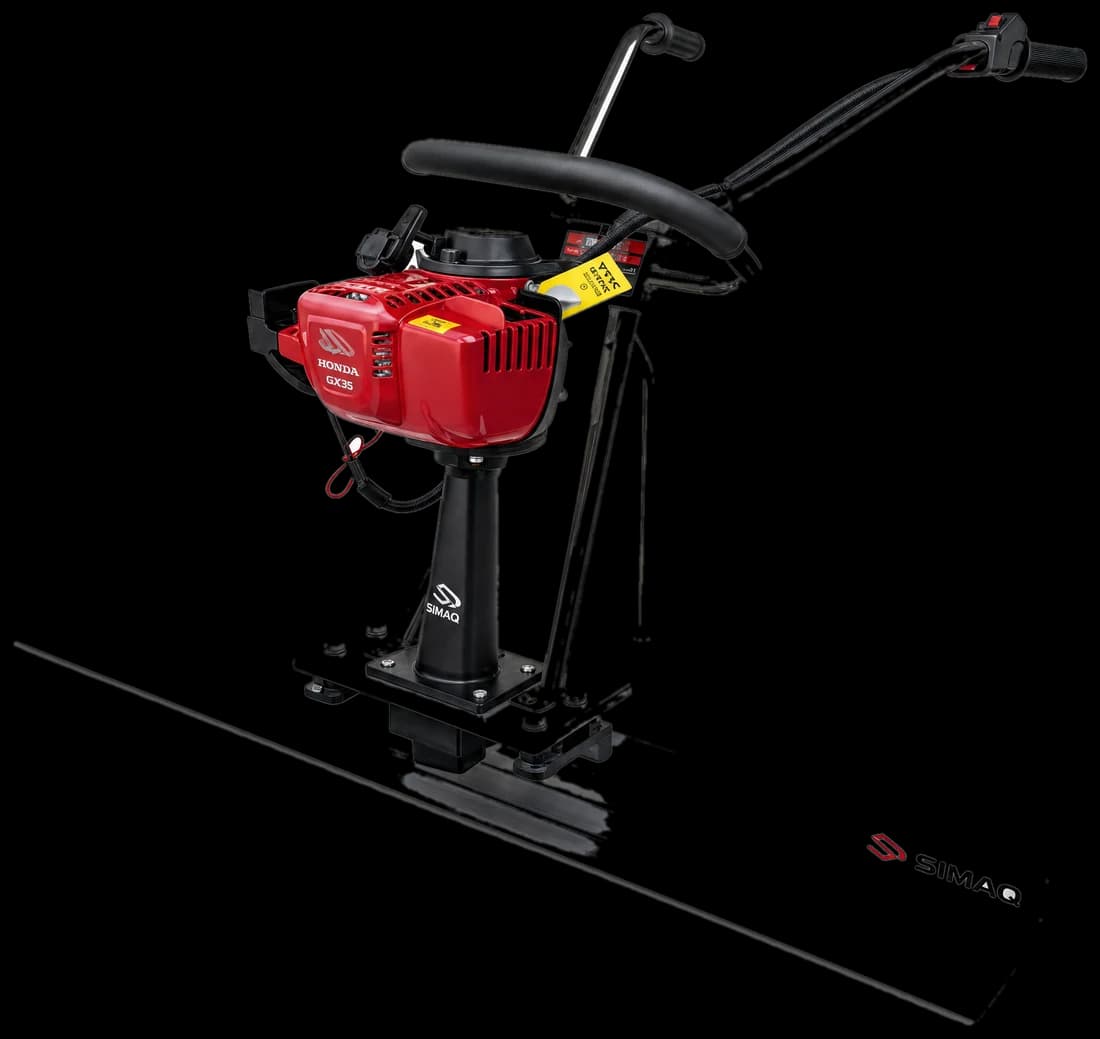

43 partes de la Regla vibratoria de 1.2 m SQRVA1.2SET, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 43
- De desgaste
- 7
- Manual
- SQRVA1.2SETOM-2026-A
Mantenimiento del motor
Honda GX35
Los consumibles del motor: lo que se cambia en cada servicio. La bujía va con su referencia de fabricante, no con el número de parte del motor, porque ese cambia según la variante.
- Bujía
- CM5H (NGK) · CMR5H (NGK)
- Huelgo de bujía
- 0,6–0,7 mm
- Aceite del motor
- SAE 10W-30, API SJ o superior
- Capacidad de aceite
- 0,10 L
- Huelgo de válvulas (frío)
- Admisión 0,08 ± 0,02 mm · Escape 0,11 ± 0,02 mm
Para cualquier otra pieza del motor, ten a mano el código estampado en la placa: el mismo modelo tiene variantes y el número de parte cambia entre ellas. Escríbenos con ese código y te confirmamos la pieza.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
43 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|

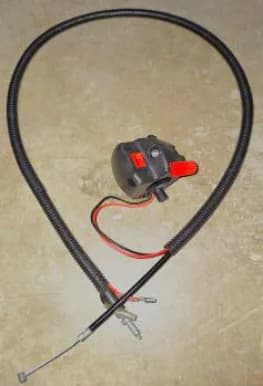

| #1 | Interruptor de parada del motor | 1 | — | Pedir |
| #2 | Empuñadura | 2 | — | Pedir |
| #3 | Manillar | 1 | — | Pedir |
| #4 | Perno Allen (cabeza cilíndrica hexagonal) | 2 | — | Pedir |
| #5 | Arandela elástica | 11 | — | Pedir |

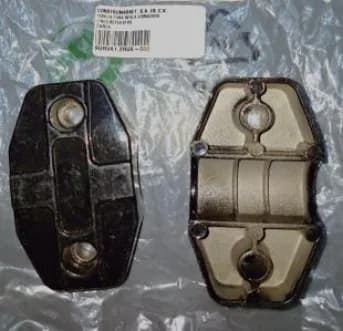

| #6 | Placa de fijación superior, manillar | 1 | — | Pedir |
| #7 | Placa de fijación inferior, manillar | 1 | — | Pedir |
| #8 | Tuerca hexagonal | 2 | — | Pedir |
| #9 | Bastidor del cuerpo | 1 | — | Pedir |
| #10 | Perno hexagonal | 1 | — | Pedir |
| #11 | Arandela plana | 5 | — | Pedir |

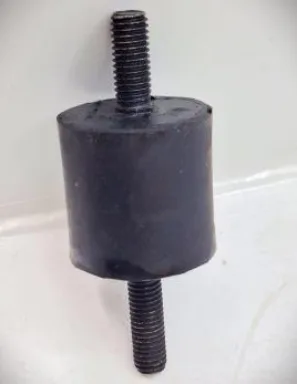

| #12 | Soporte | 1 | — | Pedir |
| #13 | Tuerca de seguridad | 1 | — | Pedir |
| #14 | Motor | 1 | — | Pedir |

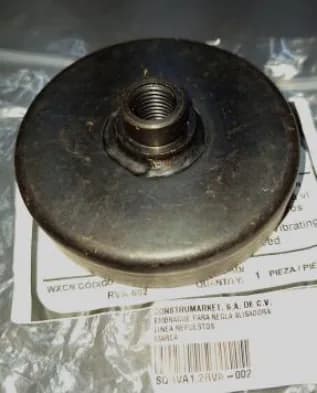

| #15 | Tambor de embrague | 1 | — | Pedir |
| #16 | Arandela plana | 4 | — | Pedir |
| #17 | Arandela elástica | 4 | — | Pedir |
| #18 | Perno Allen | 4 | — | Pedir |
| #19 | Poste vertical | 1 | — | Pedir |
| #20 | Perno hexagonal | 4 | — | Pedir |
| #21 | Rodamiento de bolas de ranura profunda | 2 | — | Pedir |
| #22 | Eje de transmisión | 1 | — | Pedir |

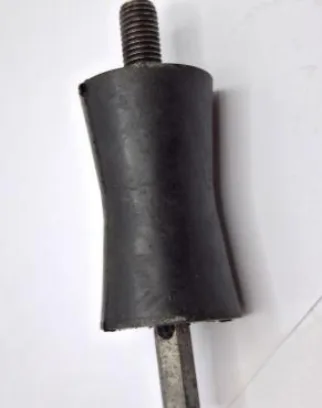

| #23 | Bloque de enlace hexagonal | 1 | — | Pedir |
| #24 | Perno Allen | 4 | — | Pedir |
| #25 | Placa de cubierta | 1 | — | Pedir |
| #26 | Sello de aceite | 1 | — | Pedir |
| #27 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #28 | Eje excéntrico | 1 | — | Pedir |
| #29 | Anillo de retención | 1 | — | Pedir |
| #30 | Rodamiento de bolas de ranura profunda | 1 | — | Pedir |
| #31 | Juego de perno hexagonal con arandela y tuerca | 4 | — | Pedir |
| #32 | Acoplamiento de goma | 4 | — | Pedir |
| #33 | Placa base | 1 | — | Pedir |
| #34 | Juego de perno hexagonal con arandela y tuerca | 4 | — | Pedir |
| #35 | Arandela plana | 4 | — | Pedir |
| #36 | Tuerca de seguridad | 2 | — | Pedir |
| #37 | Tapón de aceite | 1 | — | Pedir |
| #38 | Engrasador 135° | 1 | — | Pedir |
| #39 | Anillo de retención | 1 | — | Pedir |
| #40 | Perno hexagonal | — | — | Pedir |
| #41 | Arandela elástica | — | — | Pedir |
| #42 | Tapón de nylon | — | — | Pedir |
| #43 | Cuchilla | — | — | Pedir |
