Bombeo de agua en obra

La bomba que “no jala” casi nunca está mala. Está peleando contra una altura total que nadie calculó.

Altura, no litros

Una bomba se especifica por la altura total que puede vencer. Esa altura es la suma de tres cosas: lo que sube desde el agua hasta la bomba, lo que sube desde la bomba hasta la salida, y lo que se pierde por fricción en el camino. El caudal de placa solo se logra cuando esa suma es cero.

El techo de la succión

Ninguna bomba “jala” agua: la empuja la atmósfera. A nivel del mar esa presión sostiene una columna de unos 10 m, y en la práctica la fricción y el vacío imperfecto la dejan en 7 u 8. Por encima de eso no hay bomba de superficie que sirva — hay que bajarla.

El diámetro manda

La pérdida por fricción cae con la cuarta potencia del diámetro. Cambiar de 2″ a 3″ la reduce unas siete veces. Por eso una bomba grande con manguera angosta rinde menos que una chica con manguera correcta: la manguera es más barata que la bomba.

Cavitación

Si estrangulás la succión —manguera angosta, canastillo tapado, altura excesiva— la presión adentro baja tanto que el agua hierve en frío. Las burbujas colapsan contra el impulsor y lo van picando. La bomba suena a piedras: eso no es desgaste, es un error de instalación.

Calculá tu caso

Movés las cuatro variables de tu obra y el cálculo te dice cuál de las dos bombas SIMAQ aguanta, con cuánto margen y qué corregir si no alcanza.

Altura de succión3 mDel espejo de agua hasta la bomba.Altura de descarga6 mDe la bomba hasta donde cae el agua.Manguera total30 mSucción + descarga, sumadas.

Diámetro de manguera

Acá se decide casi todo: la fricción cae con la cuarta potencia del diámetro.

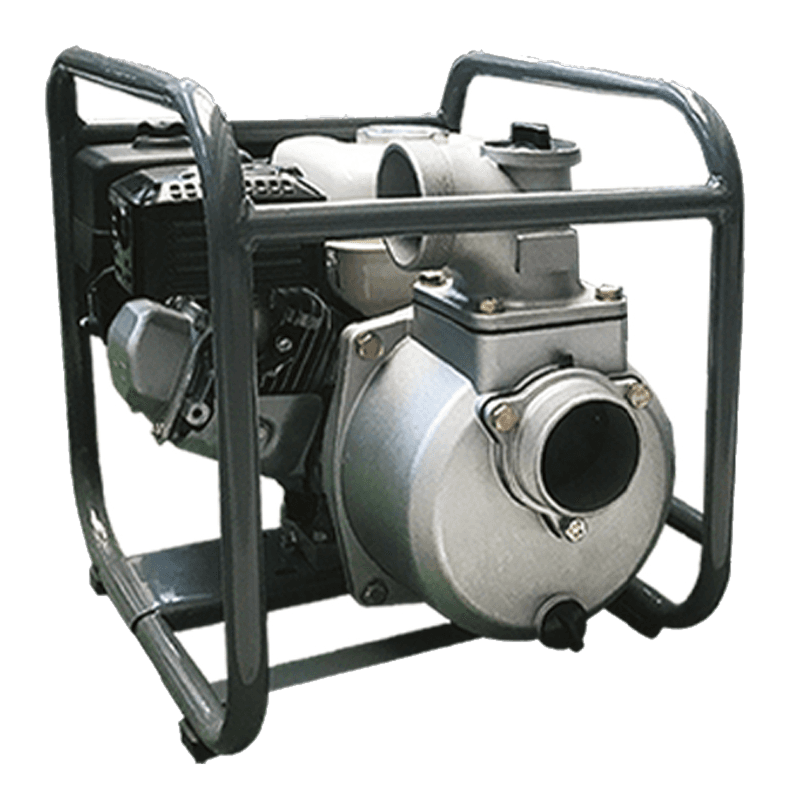

SQWP30 PRO

Alcanza

3″ · 30 m³/h · elevación máx 13 m

Altura estática: 9.0 m
Pérdida por fricción: 1.8 m
Altura total: 10.8 m
Margen: +2.2 m

SQWP40 PRO

Alcanza

4″ · 40 m³/h · elevación máx 16 m

Altura estática: 9.0 m
Pérdida por fricción: 3.0 m
Altura total: 12.0 m
Margen: +4.0 m

La SQWP30 PRO te sirve con 2.2 m de margen.

Las pérdidas se calculan con Hazen-Williams (C = 120, manguera de obra en buen estado) usando el caudal de placa de cada bomba. Manguera vieja, acoples de más o codos cerrados empeoran el número: por eso conviene dejar margen.

Los cuatro errores que se repiten

Manguera de succión angosta
Se usa la que había. Es la causa número uno de cavitación y de bombas devueltas “con falla”.
Canastillo apoyado en el lodo
Chupa sólidos, se tapa y ahoga la succión. Va suspendido, no en el fondo.
Arrancar sin cebar
La carcasa tiene que ir llena de agua. Arrancar en seco quema el sello mecánico en minutos.
Recorrido largo por costumbre
Cada metro de manguera es altura que la bomba tiene que vencer. El camino más corto rinde más que la bomba más grande.
