Despiece oficial SIMAQ
Repuestos SIMAQ DB 60V

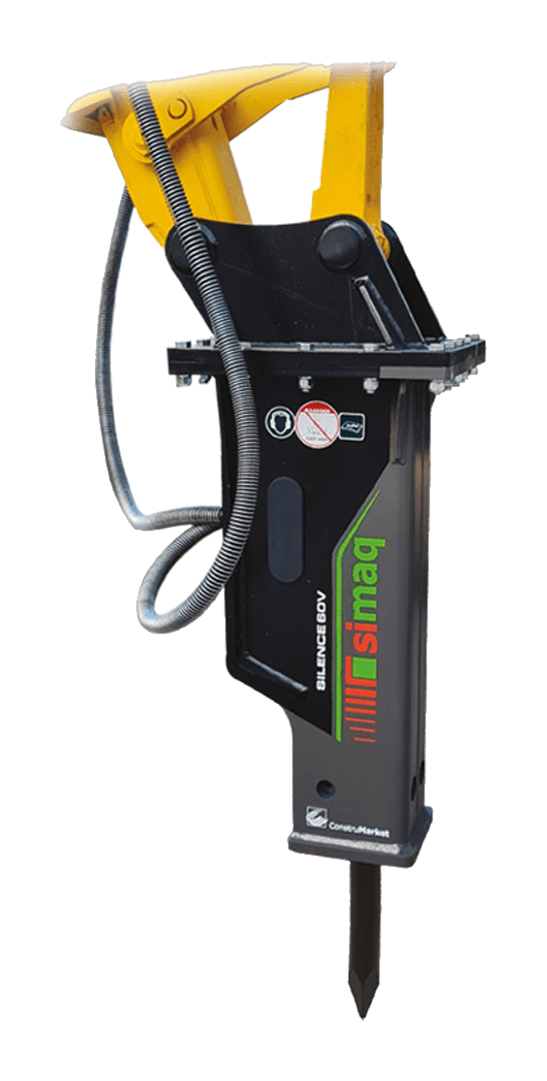

155 partes de la Martillo Hidráulico para Retroexcavadora SIMAQ DB 60V, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 155
- De desgaste
- 25
- Manual
- SIMAQ60VOM-2026-A
2 códigos de este despiece vienen marcados con ⚠ porque el manual oficial los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.
Repuestos SIMAQ DB 60V con foto
Las piezas que más se piden, fotografiadas en bodega. Compárala con la tuya antes de pedirla.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
155 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| #1-0 | Cuerpo principal (celda de potencia) | 1 | — | Pedir |
| #1-1 | Cilindro | 1 | — | Pedir |
| #1-2 | Sello antipolvo | 1 | — | Pedir |
| #1-3 | Empaque en u | 1 | — | Pedir |
| #1-4 | Adaptador de manguera | 2 | — | Pedir |
| #1-5 | Tapa de unión | 2 | — | Pedir |
| #1-6 | O-ring | 6 | — | Pedir |
| #1-7 | Tapón ro | 2 | — | Pedir |
| #1-9 | O-ring | 1 | — | Pedir |
| #1-10 | Tapón ro | 7 | — | Pedir |
| #1-11 | O-ring | 7 | — | Pedir |

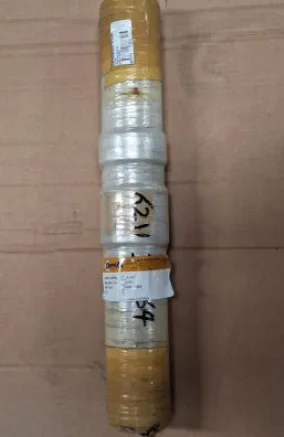

| #1-12 | Piston | 1 | — | Pedir |
| #1-13 | Buje del cilindro | 1 | — | Pedir |
| #1-14 | Sello de gas | 1 | — | Pedir |
| #1-15 | Sello escalonado | 2 | — | Pedir |
| #1-16 | O-ring | 3 | — | Pedir |
| #1-17 | Válvula | 1 | — | Pedir |
| #1-18 | Buje de válvula | 1 | — | Pedir |
| #1-19 | Tapa de válvula | 1 | — | Pedir |
| #1-20 | O-ring | 1 | — | Pedir |
| #1-21 | O-ring | 1 | — | Pedir |
| #1-26 | Cabezal frontal | 1 | — | Pedir |

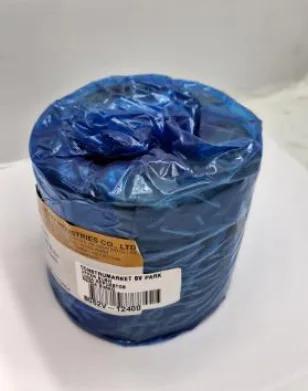

| #1-27 | Buje superior | 1 | — | Pedir |

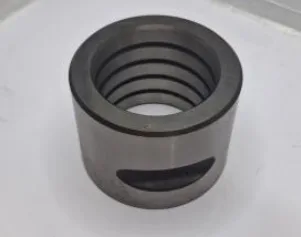

| #1-28 | Buje inferior | 1 | — | Pedir |

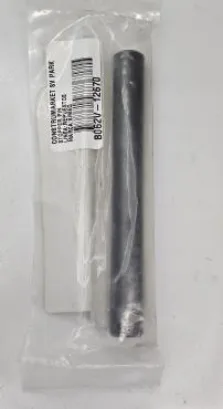

| #1-29 | Pasador de tope | 2 | — | Pedir |

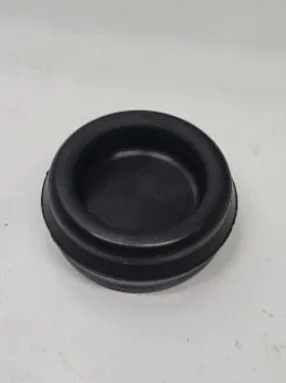

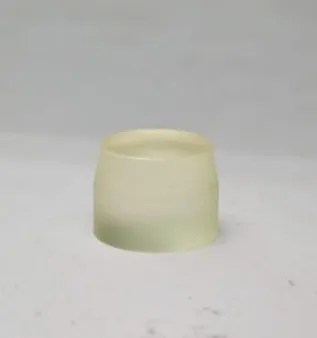

| #1-30 | Tapón de goma | 3 | — | Pedir |
| #1-31 | Niple de grasa | 1 | — | Pedir |

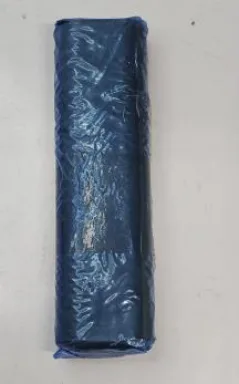

| #1-32 | Pasador de cincel (pasador de herramienta) | 2 | — | Pedir |
| #1-33 | Pasador de tope | 1 | — | Pedir |
| #1-36 | Tapón de aire | 1 | — | Pedir |
| Juego de perno pasante | 4 | — | Pedir | |
| #1-37 | Perno pasante | 4 | — | Pedir |
| #1-38 | Arandela de perno pasante | 4 | — | Pedir |
| #1-39 | Tuerca superior de perno pasante | 4 | — | Pedir |
| #1-41 | Cabezal trasero | 1 | — | Pedir |
| Juego de válvula de gas | 2 | — | Pedir | |
| #1-42 | Válvula de gas | 2 | — | Pedir |
| #1-43 | Tapa de válvula de gas | 2 | — | Pedir |
| #1-44 | O-ring | 2 | — | Pedir |
| Juego de acumulador | 1 | — | Pedir | |
| #1-45 | Tapa del acumulador | 1 | — | Pedir |
| #1-46 | Cuerpo del acumulador | 1 | — | Pedir |

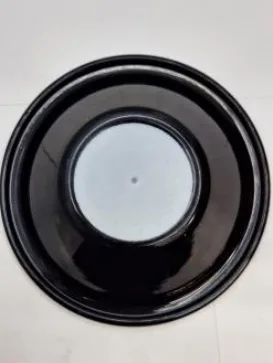

| #1-47 | Diafragma | 1 | — | Pedir |
| #1-49 | O-ring | 1 | — | Pedir |
| #1-50 | Anillo de respaldo | 1 | — | Pedir |
| #1-51 | Arandela de seguridad acanalada | 4 | — | Pedir |
| #1-52 | Tornillo allen | — | — | Pedir |
| #1-53 | Tornillo allen | — | — | Pedir |
| Juego de válvula de asiento | — | — | Pedir | |
| #1-54 | Válvula de asiento | — | — | Pedir |
| #1-55 | Tuerca de válvula de asiento | — | — | Pedir |
| #1-56 | Pasador de sujeción | — | — | Pedir |

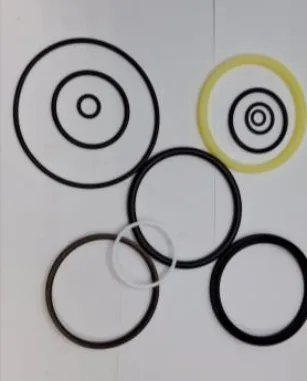

| Kit de sellos | — | — | Pedir | |
| #2-0 | Caja de alojamiento ass'y | 1 | — | Pedir |
| #2-1 | Caja de alojamiento | 1 | — | Pedir |
| #2-2 | Amortiguador inferior | 1 | — | Pedir |
| #2-3 | Amortiguador superior | 1 | — | Pedir |
| #2-4 | Almohadilla mc (almohadilla de carcasa) | 2 | — | Pedir |
| #2-5 | Almohadilla mc (almohadilla de carcasa) | 2 | — | Pedir |
| #2-6 | Almohadilla mc (almohadilla de carcasa) | 7 | — | Pedir |
| #2-7 | O-ring | 15 | — | Pedir |
| #2-8 | Placa de cabezal | 1 | — | Pedir |
| #2-9 | Amortiguador de cabezal | 1 | — | Pedir |
| #2-10 | Cubierta de goma | 4 | — | Pedir |
| #2-11 | Cubierta de goma | 2 | — | Pedir |
| #2-12 | Cubierta de goma | 1 | — | Pedir |
| #2-13 | Cubierta mc | 1 | — | Pedir |
| #2-14 | Tornillo allen de cabeza plana | 4 | — | Pedir |
| #2-15 | Cubierta de manguera | 2 | — | Pedir |
| #2-16 | Cubierta lateral de manguera | 2 | — | Pedir |
| A1 Juego de placa adaptadora (sin tapa de montaje) | 1 | — | Pedir | |
| A1- 1 Placa adaptadora | 1 | — | Pedir | |
| A1- 2 Tornillo hexagonal | 2 | — | Pedir | |
| A1- 3 Tuerca hexagonal | 2 | — | Pedir | |
| A2 Tapa de montaje | 1 | — | Pedir | |
| A2- 1 Tapa de montaje wa | 1 | — | Pedir | |
| A2- 2 Pasador de soporte | 2 | — | Pedir | |
| A2- 3 Buje de pasador de soporte | 4 | — | Pedir | |
| A2- 4 Anillo de tope | 2 | — | Pedir | |
| A2- 5 Tornillo hexagonal | 2 | — | Pedir | |
| A2- 6 Tuerca hexagonal | 4 | — | Pedir | |
| A2- 7 Tornillo hexagonal | 16 | — | Pedir | |
| A2- 8 Arandela de resorte | 16 | — | Pedir | |
| A2- 9 Tuerca de nylon | 16 | — | Pedir | |
| A8 Juego de placa base adaptadora (sin tapa de montaje) | 1 | — | Pedir | |
| A8 - 1 Placa base adaptadora | 1 | — | Pedir | |
| A8 - 2 Tornillo hexagonal | 16 | — | Pedir | |
| A8 - 3 Arandela de resorte | 16 | — | Pedir | |
| A8 - 4 Tuerca de nylon | 16 | — | Pedir | |
| B1 Punta cónica (punta de cincel cónica) | — | — | Pedir | |

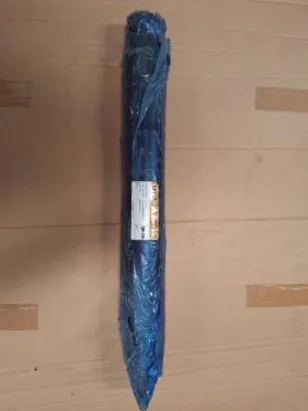

| B2 Punta de cincel (punta de cincel piramidal) | — | — | Pedir | |
| B3 Corte cruzado (punta de cincel h) | — | — | Pedir | |
| B4 En línea (punta de cincel v) | — | — | Pedir | |

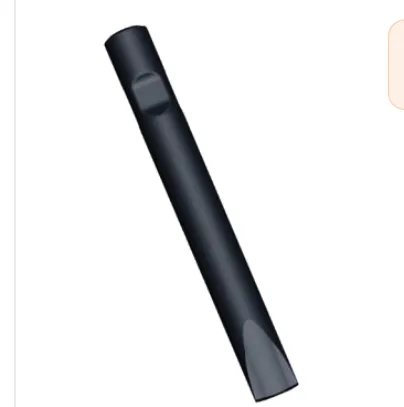

| B5 Extremo plano (punta roma) | — | — | Pedir | |
| B6 Placa de apisonamiento (herramienta de apisonamiento) | — | — | Pedir | |
| B7 Cortador de asfalto | — | — | Pedir | |
| B8 Punta cónica nuclear (punta de cincel nuclear) | — | — | Pedir | |
| B9 Herramienta pata de elefante (martillo pilón) | — | — | Pedir | |
| D1 Kit de carga de gas-estándar | 1 | — | Pedir | |
| Código a confirmar | D1- 1 Juego de válvula de 3 vías | 1 | — | Pedir |
| D1- 2 Manguera de gas | 1 | — | Pedir | |
| D1- 3 Adaptador de gas | 1 | — | Pedir | |
| D1- 4 Acoplamiento | 1 | — | Pedir | |
| D1- 5 Tuerca de tapa | 1 | — | Pedir | |
| D1- 9 Manual de carga de gas | 1 | — | Pedir | |
| D2 Kit de carga de gas-india | 1 | — | Pedir | |
| D2- 4 Acoplamiento | 1 | — | Pedir | |
| D2- 5 Tuerca de tapa | 1 | — | Pedir | |
| D2- 6 Adaptador de cilindro de gas | 1 | — | Pedir | |
| D2- 7 Anillo | 1 | — | Pedir | |
| D3 Kit de carga de gas | 1 | — | Pedir | |
| D3- 4 Acoplamiento | 1 | — | Pedir | |
| D3- 5 Tuerca de tapa | 1 | — | Pedir | |
| D3- 6 Adaptador de cilindro de gas | 1 | — | Pedir | |
| D3- 7 Anillo | 1 | — | Pedir | |
| D4 Kit de carga de gas-brazil | 1 | — | Pedir | |
| D4 - 4 Acoplamiento | 1 | — | Pedir | |
| D4 - 5 Tuerca de tapa | 1 | — | Pedir | |
| D4 - 6 Adaptador de cilindro de gas | 1 | — | Pedir | |
| D4 - 7 Anillo | 1 | — | Pedir | |
| D5 Kit de carga de gas – alemania | 1 | — | Pedir | |
| Código a confirmar | D1- 1 Juego de válvulas de 3 vías | 1 | — | Pedir |
| D5- 4 Acoplamiento | 1 | — | Pedir | |
| D5- 5 Tuerca de tapa | 1 | — | Pedir | |
| D5- 6 Anillo | 1 | — | Pedir | |
| D6 Kit de carga de gas-norteamérica | 1 | — | Pedir | |
| D6- 4 Acoplamiento | 1 | — | Pedir | |
| D6- 5 Tuerca de tapa | 1 | — | Pedir | |
| D8 Cilindro de gas | 1 | — | Pedir | |
| D9 Cilindro de gas-india | 1 | — | Pedir | |
| D9- 1 Cilindro de gas | 1 | — | Pedir | |
| D9- 2 Adaptador de cilindro de gas | 1 | — | Pedir | |
| D9- 3 Acoplamiento | 1 | — | Pedir | |
| D9- 4 Tuerca de tapa | 1 | — | Pedir | |
| F1 (Manual Lubrication Type) 1set(s) | 1 | — | Pedir | |
| F1- 1 Cubierta de gas | 1 | — | Pedir | |
| F1- 2 Tornillo hexagonal | 4 | — | Pedir | |
| F1- 3 Arandela de resorte | 4 | — | Pedir | |
| F2 vibración) | 1 | — | Pedir | |
| F2 - 1 Placa base de grasa automática | 1 | — | Pedir | |
| F2 - 2 Cuerpo de grasa automática | 1 | — | Pedir | |
| F2 - 3 Tornillo allen | 4 | — | Pedir | |
| F2 - 4 Arandela de resorte | 4 | — | Pedir | |
| F2 - 5 Perno de enchufe | 4 | — | Pedir | |
| F2 - 6 Arandela nord-lock | 4 | — | Pedir | |
| F2 - 7 Conexión rápida | 1 | — | Pedir | |
| F2 - 8 Manguera de grasa | 1 | — | Pedir | |
| F2 - 9 Almohadilla mc (almohadilla de carcasa) | 1 | — | Pedir | |
| F2 - 10 Cubierta de goma | 1 | — | Pedir | |
| F2 - 11 Codo de conexión rápida | 1 | — | Pedir | |
| F2 - 12 Buje hexagonal | 1 | — | Pedir | |
| G1 Plantilla de buje superior | 1 | — | Pedir | |
| E1 Manual del operador | 1 | — | Pedir | |
| E2 Lista de piezas | 1 | — | Pedir | |
| H1 Caja de herramientas | 1 | — | Pedir |
