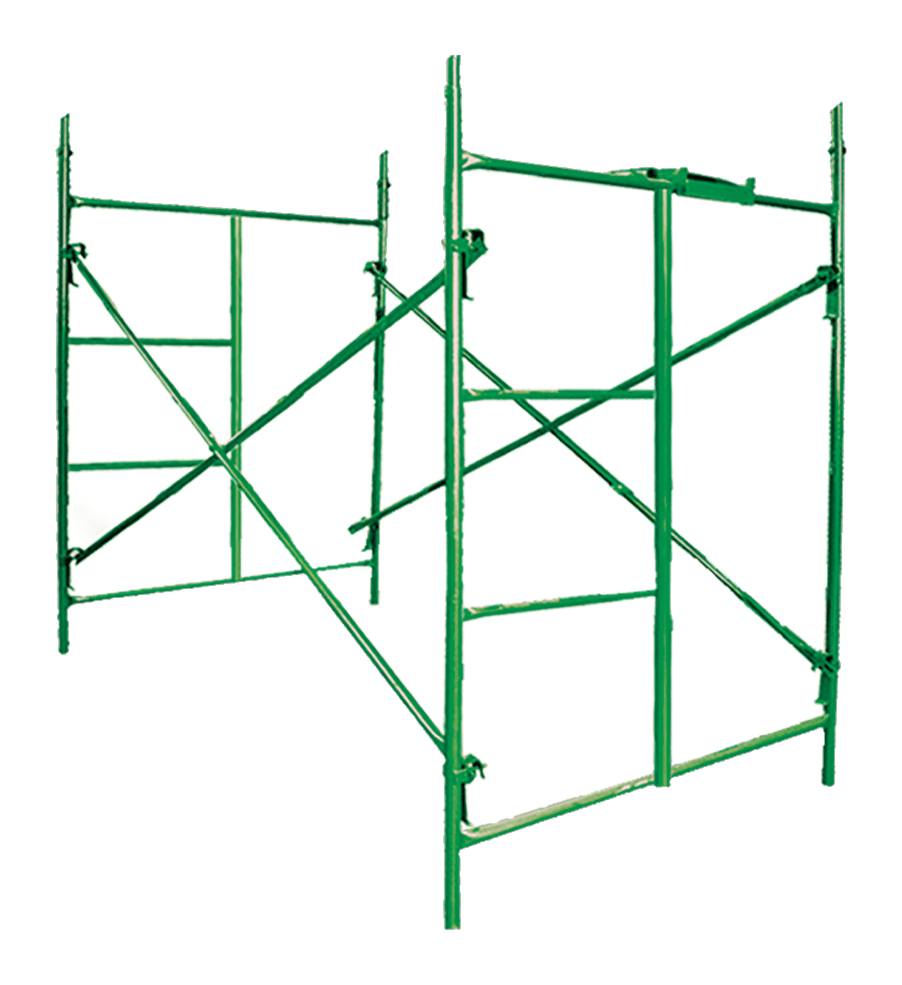

Cuerpo de andamio
Marcos y crucetas que suben a la cuadrilla seguro.
Ver fichaHerramienta gratuita · SIMAQ
¿Cuántos cuerpos de andamio necesito?
Respuesta corta
Cuerpos = tramos a lo largo × niveles en altura. Con el cuerpo SIMAQ A001 (marco de 1.75 m de alto y tramo de 3 m), un frente de 12 m donde te paras a 5 m pide 4 tramos × 3 niveles = 12 cuerpos y 24 crucetas, más husillos (o rodos con freno si se mueve) en las patas del primer nivel y plataformas sin huecos en cada nivel de trabajo. Abajo lo calculas con tus medidas.
SIMAQ · ¿Cuántos cuerpos de andamio necesito?
Tu andamio
12 cuerpos · 24 crucetas
4 tramos de 3 m cubren 12 m; 3 niveles de 1.75 m dejan la plataforma a 5.25 m.
| Pieza | Cuántas | Por qué |
|---|---|---|
| Cuerpo de andamio A001 (marcos) | 12 | 4 tramos × 3 niveles |
| Cruceta A002 | 24 | 2 por cuerpo |
| Husillo A003 | 10 | uno por pata del primer nivel |

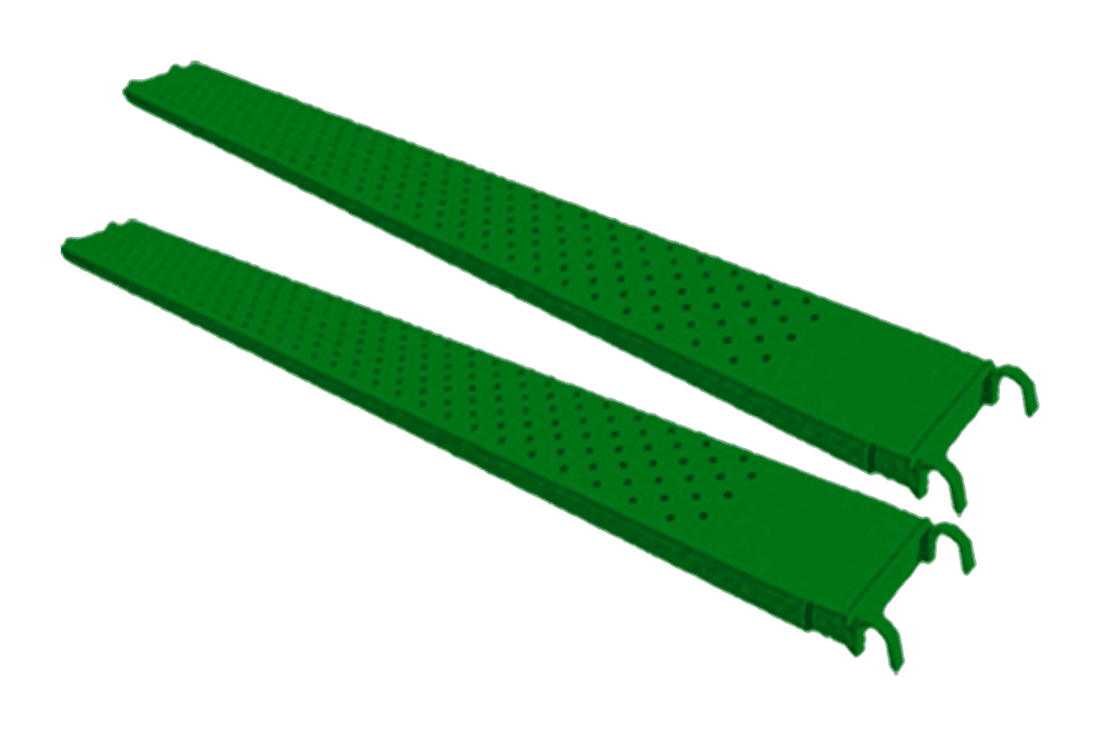

| Plataforma A004 (25 cm × 3 m) | — | Todo el ancho, sin huecos, en 4 tramos (cada nivel de trabajo). Cuántas caben a lo ancho te lo confirma el asesor. |
| Baranda y escalera interna | — | En cada nivel de trabajo en altura |
- Los tramos unidos comparten marco: por eso los husillos o rodos son 2 × (tramos + 1) y no 4 por cuerpo. El asesor ajusta el listado de marcos para que no compres de más.
- En altura, arriostra el andamio a la estructura.
- Los puntales P001 no son andamio: si vas a colar una losa, cuéntalos aparte.
Cómo se calcula
- Tramos = largo del frente ÷ 3 m (tramo con cruceta del cuerpo A001), redondeado hacia arriba.
- Niveles = altura a la que te paras ÷ 1.75 m (alto del marco), redondeado hacia arriba: la plataforma queda a esa altura o un poco más.
- Cuerpos = tramos × niveles; crucetas = 2 por cuerpo.
- Husillos (o rodos, si es móvil) = uno por pata del primer nivel; con los tramos unidos, 2 × (tramos + 1).
- Plataformas: cubren todo el ancho en cada tramo de cada nivel de trabajo.
Supuestos y fuentes
- Marco de 1.75 m de alto y tramo de 3 m.Fuente: ficha del cuerpo de andamio SIMAQ A001.
- Cuerpos = tramos × niveles, dos crucetas por cuerpo, husillo o rodo por pata.Fuente: guía «¿Cuántos cuerpos de andamio necesito?» de la Escuela SIMAQ.
- No se cuenta la altura que agrega el husillo.Fuente: criterio de esta herramienta: la plataforma queda un poco más arriba, nunca más abajo.
- Cuántas plataformas de 25 cm caben a lo ancho no se calcula.Fuente: la ficha publica el ancho del marco, no el ancho libre entre marcos: lo confirma el asesor.
Todo resultado es un estimado referencial. No reemplaza el diseño ni la supervisión de un profesional.
Preguntas frecuentes
¿Cuánto mide de alto un cuerpo de andamio SIMAQ?
El marco A001 mide 1.75 m de alto y 1.55 m de ancho, con tramo de 3 m con la cruceta tipo X. Con esas medidas se cuentan los niveles y los tramos.
¿Cuántas crucetas lleva un cuerpo de andamio?
Dos por cuerpo, y se traban antes de subir al siguiente nivel. Sin ellas el marco no queda rígido.
¿Husillos o rodos?

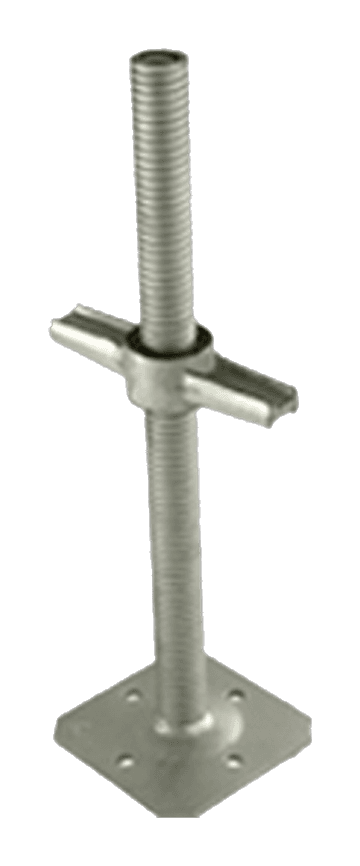

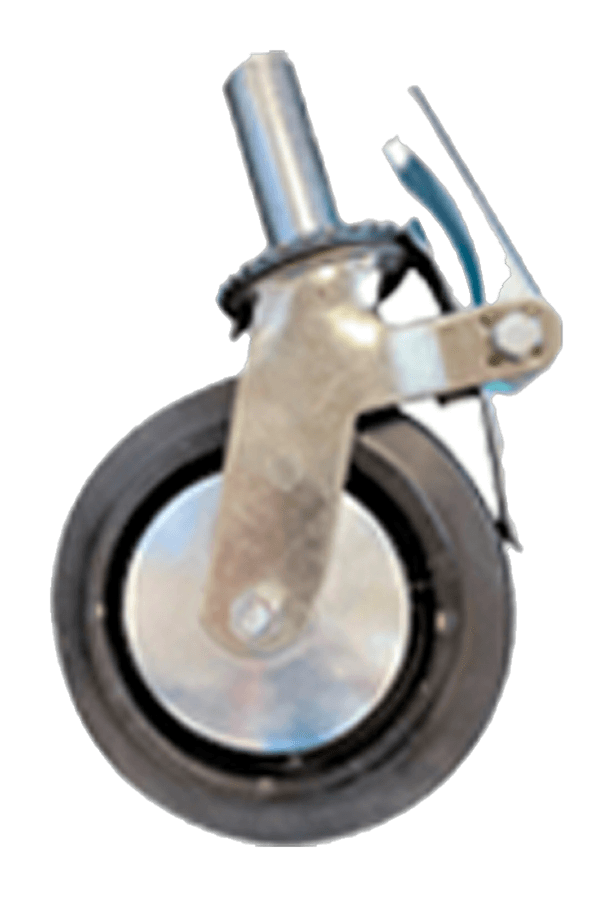

Husillos para nivelar el andamio fijo en piso firme o disparejo (nunca ladrillos ni cuñas). Rodos con freno si el andamio se tiene que mover; el freno va aplicado mientras se trabaja.
¿Los puntales cuentan como andamio?
No. Los puntales P001 (de 2.20 a 4.00 m) sostienen encofrado y cargas temporales. Si vas a colar una losa, cuéntalos aparte.
