Despiece oficial de fábrica
Repuestos SQWP40 PRO

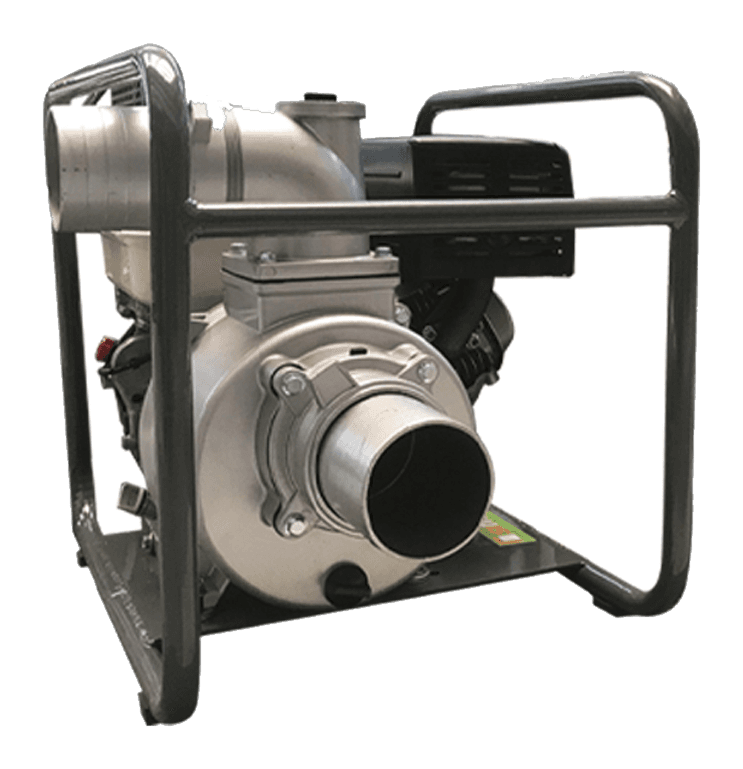

28 partes de la Bomba de agua 4″ SQWP40 PRO, con su código SIMAQ, la cantidad que lleva el equipo y la medida cuando el manual la trae. Busca la tuya, copia el código y pídela.
- Partes
- 28
- De desgaste
- 8
- Manual
- SQWP40PROOM-2026-A
4 códigos de este despiece vienen marcados con ⚠ porque el manual de fábrica los repite o los escribe con letra O en lugar de cero. Confírmalos con soporte antes de pedir.
Diagrama de despiece
El número del dibujo es el mismo # de la tabla.
28 partes en el despiece oficial.
| Código SIMAQ | Pieza | Cant. | Medida | Pedir |
|---|---|---|---|---|
| #1Código a confirmar | Cubierta de carcasa | 1 | — | Pedir |
| #2Código a confirmar | Anillo O | 1 | — | Pedir |
| #3 | Perno de carcasa A | 4 | — | Pedir |
| #4 | Sello mecánico | 1 | — | Pedir |
| #5 | Calce T = 0,3 | — | — | Pedir |
| #6 | Impulsor | 1 | — | Pedir |
| #7 | Carcasa interior | 1 | — | Pedir |
| #8 | Empaque de carcasa interior | 1 | — | Pedir |
| #9 | Carcasa | 1 | — | Pedir |
| #10Código a confirmar | Perno hexagonal | 4 | — | Pedir |
| #11 | Anillo O | 1 | — | Pedir |
| #12 | Tapón de drenaje | 1 | — | Pedir |
| #13 | Empaque de acople | 2 | — | Pedir |
| #14 | Acople de manguera (ABS) | 2 | — | Pedir |
| #15 | Manija de acople (ABS) | 2 | — | Pedir |
| #16 | Válvula de retención | 1 | — | Pedir |
| #17 | Cuerpo de válvula | 1 | — | Pedir |
| #18 | Perno hexagonal | 3 | — | Pedir |
| #19 | Empaque de codo | 1 | — | Pedir |
| #20Código a confirmar | Codo | 1 | — | Pedir |
| #21 | Perno hexagonal | 4 | — | Pedir |
| #22 | Anillo O | 1 | — | Pedir |
| #23 | Tapón de drenaje | 1 | — | Pedir |
| #24 | Bastidor | 1 | — | Pedir |
| #25 | Tuerca brida | 4 | — | Pedir |
| #26 | Perno hexagonal | 4 | — | Pedir |
| #27 | Abrazadera de manguera | 3 | — | Pedir |
| #28 | Colador | 1 | — | Pedir |
